Зарядные Устройства Сороки (ЗУС)

[Zamok 655]

ЗУС - Зарядные Устройства Сороки.

Производитель: http://adopt-zu.soroka.org.ua/

Инструкция по эксплуатации Версия 3 (ТОР) Инструкция.doc
Инструкция по эксплуатации Версия 4 (ТОР) Инструкция Версия4.docx
а вот так выглядят пластины реального сульфатированного АКб до работы ЗУС
светлые кристаллы на пластинах - это сульфатация.

...это после первого Контрольно Тренировочного Цикла(КТЦ) ЗУС:

...это после второго Контрольно Тренировочного Цикла(КТЦ) ЗУС:

Ообенности зарядного устройства

Особенности этой модели ЗУ: "Космические технологии" применены, т.е. весь корпус (размеры: 180(длина)*95(ширина)*80(высота)мм ) изготовлен методом порезки лазером из листа 2мм полистирола. Полистирол идет с защитной пленкой, которую я не снимаю, чтобы не поцарапать корпус при сборке и транспортировке. Корпус склеивается бутилацетатом, который по сути не клей а растворитель полистирола, так что после того как "клей" улетучивается, мы получаем монолитный, без прослоек клея, корпус изделия из монолита полистирола, весьма крепко получается. Корпус состоит из двух частей: собственно корпус и передняя панель.
Печатная плата вдвигается по двум напрявляющим вырезанным лазером в теле стенок корпуса, получается очень точно и прочно. Мало того, в отличие от крепления винтами, такая посадка платы исключает перекосы и локальные напряжения, что очень хорошо при нашей транспортировке по Почте...
В этой модели ЗУ поставляется вентилятор 80х80х25мм, который прикручен винтами к верхней крышке изнутри корпуса. Сочетание серповидных лопастей вентилятора и серповидных, но обратной ориентации, прорезей в корпусе воздухозабора ЗУ позволило сильно уменьшить шум при работе ЗУ. Потоки воздуха организованы так, что проходят наружу обдувая два критических места: высоковольтную часть, радиатор ТОР250, а в низковольтной части выпрямитель, силовой элемент выходного управления, защитную сборку диодов.
Применен, и будет поставляться штатно, ЖКИ 2строки по 16 символов. На фото он.
В саму программу работы ЗУ кардинальных изменений не вносилось, проведена оптимизация. Изменения коснулись повышения надежности работы в режимах больших (10-15А) токов, оптимизации кода микропрограмм. Работа с ЖКИ на 16 символов в строке потребовала оптимизации по скорости и особенностям обмена данными, экран не "мерцает" при резких сменах режимов.


Описание зарядного устройства:



Поздравляем Вас с приобретением нового профессионального адаптивного зарядного устройства. Это устройство принадлежит серии профессиональных зарядных устройств и представляет собой новейшие технологии в области зарядных устройств. В этой модели в блоке питания применена микросхема TOP250 семейства TOPSwitch-GX [Power Integrations, Inc.] что позволило создать мощный компактный и надежный блок питания.
В работе нашего ЗУ применены самые современные, а также основательно забытые"старые знания" о процессах заряда свинцовых АКБ, сульфатации и борьбе с ней, а также прогрессивные, адаптирующиеся к особенностям каждой АКБ, алгоритмы зарядки, поддержания заряда и восстановления АКБ после неправильной эксплуатации.
По своим параметрам (адаптивная зарядка, быстрая зарядка, восстановление АКБ) наше ЗУ не имеет аналогов в мире.



Преимущества использования зарядного устройства Версия 4(ТОР):



+ Сокращение расходов на эксплуатацию аккумуляторных батарей
+ Увеличение срока службы аккумуляторной батареи в 2 - 3 раза,
+ Восстановление засульфатированных аккумуляторных батарей
+ Предотвращение преждевременного старения аккумуляторных батарей
+ Увеличение автоматизации процессов заряда аккумуляторных батарей;
+ Увеличение емкости и максимального тока отдачи аккумуляторной батареи
Возможности ЗУ:
зарядка сильно разряженных АКБ прерывистым током
«ускоренная автоматическая адаптивная зарядка» (режим "AUTO")
адаптивная зарядка с добивкой емкости до 100-105%,
автоматическая десульфатация (проводится на всех режимах)
автоматическое проведение зарядно-разрядных циклов(требуется дополнительная доработка пользователем).



[Zamok 655]

Мотик-то 12В?

А что смешного?

Изменено 20 августа 2015 пользователем Zamok

[fonserg 757]

У меня недавно опять взорвался шим контроллер в нем, прям когда в руках держал)))

2 разряженных в 0 грузовых 225ач аккума удалось вытянуть полностью, плотность 1.32 в итоге получилась, но за год эксплуатации не доливал еще воды.

Изменено 20 августа 2015 пользователем fonserg

[Zamok 655]

@fonserg, у моего знакомого, калымит зарядкой и обслуживанием АКБ, на Версиях-4 - 2 шт, что то там взорвалось, как он говорит. Как я понял как раз на больших токах, те при обслуживании больших АКБ.

Просит меня отдать ему Версию-3 а мне купит новую Версию-4 ...

Видимо плохие детали пошли, хз

1 раз или уже 2 раза отправлял по гарантии (опять повторялось), с сейчас ждет новые платы.

Изменено 20 августа 2015 пользователем Zamok

[fonserg 757]

@fonserg, у меня у знакомого калымит этим тоже на 2 Версиях-4 что то там взорвалось, как он говорит.

Просит меня отдать ему Версию-3 а мне купит новую Версию-4 ...

Видимо плохие детали пошли, хз

Если в прошлый раз купил деталь за 100 руб, то в этот раз пробую за 250. Посмотрим взорвется ли он.

[Zamok 655]

А что ты покупал, конкретно?

По гарантии не отправлял?

[fonserg 757]

А что ты покупал, конкретно?

По гарантии не отправлял?

Сорока сказал нет необходимости в отправке ... мол занимайся сам)



Покупал вот что

[Zamok 655]

Как поменяешь и попользуешь отпишись - помогло или нет.

[Alehandro 2 697]

2 разряженных в 0 грузовых 225ач

он у тебя их с 0 вытянул ? вроде как сам Сорока обращал внимание, что минимум 8v должно быть на клеммах

[Alehandro 2 697]

Мотик-то 12В?

А что смешного?

да, 12V AGM



да ничего смешного как раз. Как шутит у меня друг: пока ты заряжаешь аккум, у нас лето закончится



сегодня сниму как есть, ждать уже нет сил

[Alehandro 2 697]

И тут же поставил на КТЦ до 12В.

кстати, товарищи, что используете в качестве нагрузки и как подключаете ?

[fonserg 757]

кстати, товарищи, что используете в качестве нагрузки и как подключаете ?

Лампу ближнего света 55w (под каждую ёмкость свою нагрузку надо подбирать)

Изменено 20 августа 2015 пользователем fonserg

[fonserg 757]

он у тебя их с 0 вытянул ? вроде как сам Сорока обращал внимание, что минимум 8v должно быть на клеммах

Один был 3v , его подогревал простым зарядным потом просто зусом, другой был 9v его зус сразу потянул.

Изменено 20 августа 2015 пользователем fonserg

[Zamok 655]

@Alehandro, у тебя уже все зарядилось так как импульсы тока короткие, а паузы уже очень длинные - глянь на монитор.

[Zamok 655]

В качестве нагрузки, как уже сказали выше, я использую сопли с лампочками или лампочкой в зависимости от того какую нагрузку надо.

Знакомый все это сделал и распаял в распаечной коробке, как нибудь зайду сфотаю и выложу сюда.

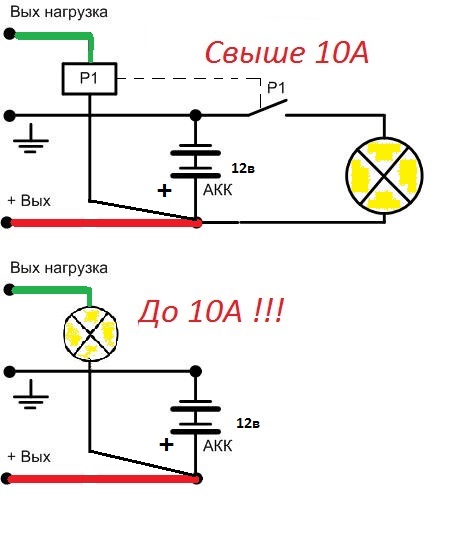

Подключаю так

Изменено 20 августа 2015 пользователем Zamok

[Alehandro 2 697]

Лампу ближнего света 55w (под каждую ёмкость свою нагрузку надо подбирать)

зеленый с зарядки (управляющий) это какой по полярности, не помнишь ?
