BL1204 - зарядные устройства.



Обзор зарядного устройства:



Еще один обзор данного ЗУ

Большой тест обзор

BL1204 и плотность электролита



Описание:

  Показать содержимое

Компактное, мощное, экономичное, простое и удобное в использовании.
Заряжает все типы свинцово - кислотных АКБ.
Широкий диапазон ёмкостей АКБ. 12В.; 1,2Ач.-85Ач.- заряд, до 120 Ач. - подзаряд и обслуживание.
Автоматическая установка величины зарядного тока.
Ускоренный заряд. (Для диапазона ёмкостей 1,2 - 15 Ач.)
Автоматический учёт изменения внутренних параметров АКБ (внутреннее сопротивление, температура, степень сульфатации и др.) и автоматическая корректировка зарядного тока в процессе заряда.
Автоматическая функция десульфатации (ДСФ). Режим "снежинка" (заряд при повышенном напряжении). Позволяет заряжать холодные АКБ, а также устранять расслоение электролита в глубоко разряженных АКБ.
Хранение заряженного АКБ в буферном режиме.
Устройство снабжено функцией безыскрового подключения и отключения АКБ , что значительно повышает взрывобезопасность при проведении работ по заряду и обслуживанию АКБ.
Предварительная оценка уровня заряда батареи (без подключения к сети).
Устройство содержит встроенный коммутатор выходных проводов, защищающий от переполюсовки при подключении АКБ, короткого замыкания и искрения (отсутствует напряжение на выходных зажимах, если не подключена АКБ).
Устройство защищено от превышения предельной температуры внутри корпуса.
Автоматический перезапуск программы заряда в случае перебоя в питании и срабатывания температурной защиты.





Руководство по эксплуатации:  instrukcija_BL1204.pdfПолучение информации...



Рекомендации производителя по режимам зарядки:

Рекомендация по устранению расслоения электролита свинцово-кислотных АКБ

Рекомендации по использованию и режимы зарядов от производителя BL-1204

Комментарии производителя BL-1204 по режимам работы и восстановлению АКБ

Графики заряда АКБ Веста-ред 60 Ач BL1204 с прошивкой на март 2019

BL-1204 буферный режим с нагрузкой

Восстановление свойств AGM акб реверсивными токами



Фото комплектации и устройства:




Графики:
Осцилограммы работы BL1204 - ИС-X
Осцилограммы работы BL1204 - vladigor

Осцилограммы работы BL1204 - Gen68



Совместная закупка зарядного устройства BL1204:

https://www.oil-club.ru/forum/topic/32566-sovmestnaya-zakupka-zaryadnogo-ustroystva-bl1204/



[dock78 293]

  10.10.2018 в 13:39, maxyz сказал:

очень долго его заряжала

Раскрыть

Это сколько в часах?

[vladigor 414]

Я пытался ренанимировать множество трупов аккумов разных - и авто и от бесперибойников - с различным результатом. БЛ-ка начинает работу где-то от 6-7В, поэтому труп нужно или предварительно зарядить до этого уровня или в параллель с другим заряженным включать, а после, когда пойдет программа донора отключить. Аккум ЗУ может посчитать плохим и замигать красным на любом этапе зарядки, если за 48 часов не зарядит, то тоже красный глаз. После мигания красным глазом можно повторно пробовать переподключить и заряжать. Как правило в 8 из 10 настоящие трупы не оживают или скоро опять становятся трупами.



PS. или от 2 вольт начинает... склероз

Изменено 10 октября 2018 пользователем vladigor

[maxyz 12]

  10.10.2018 в 13:50, dock78 сказал:

Это сколько в часах?

Раскрыть

Сейчас уже точно не вспомню, но я его дня три мучал

[lesha71 11]

Всем доброго дня!

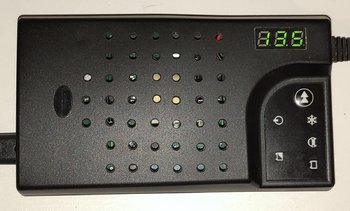

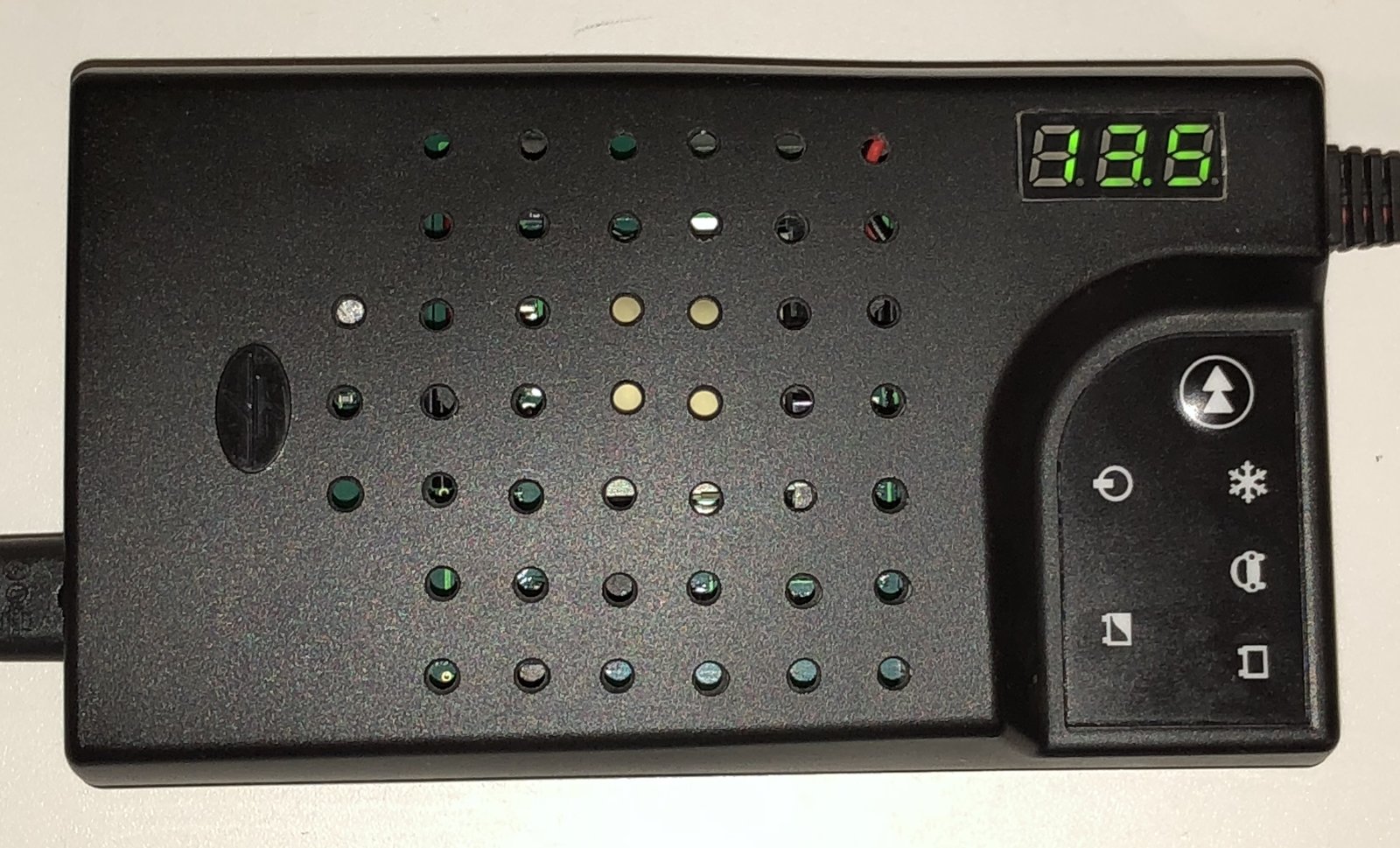

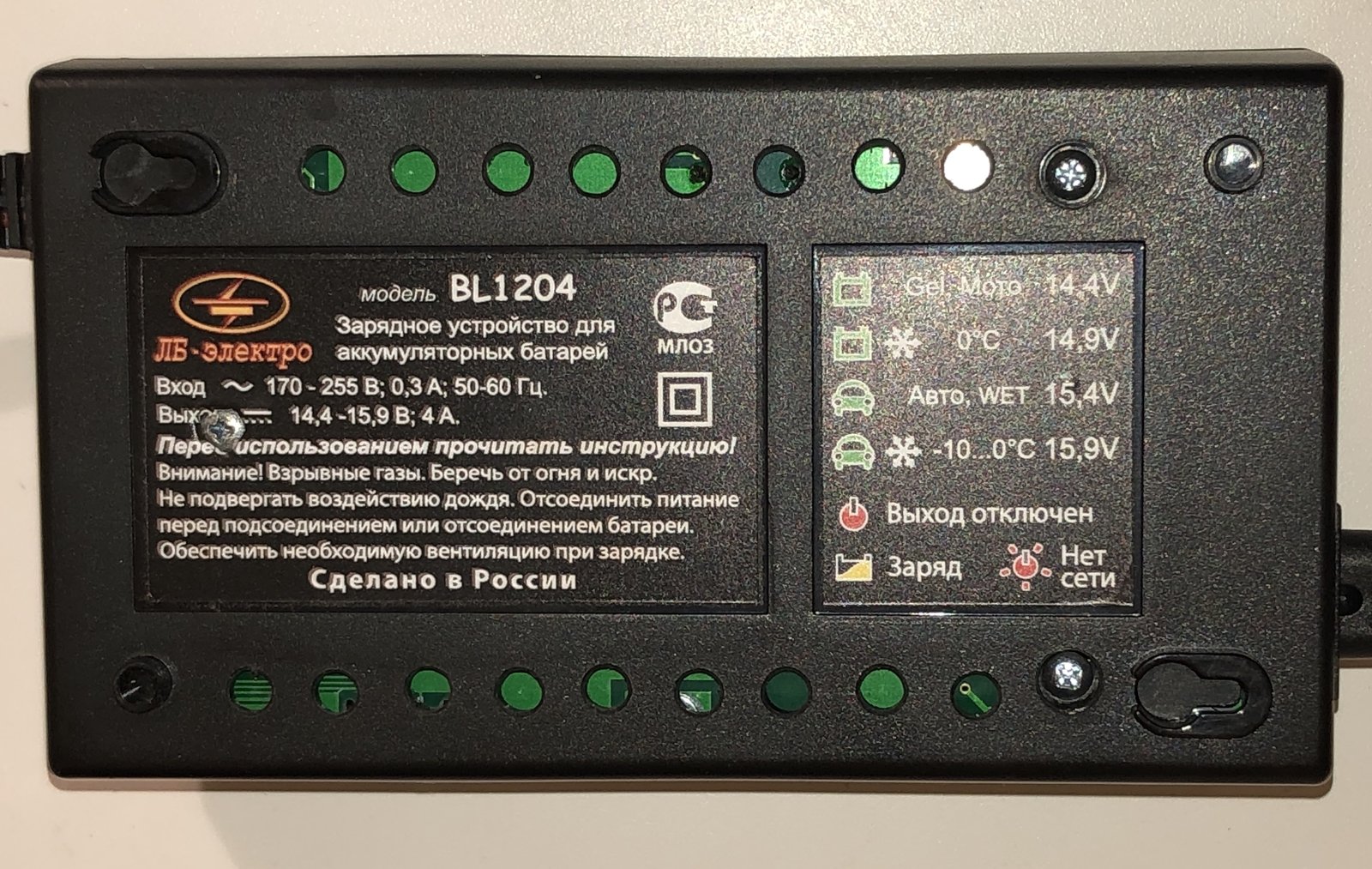

Хорошее устройство, немного доработал чтобы меньше грелось и добавил индикатор напряжения.

Изменено 18 октября 2018 пользователем lesha71

[Yurij 333]

  18.10.2018 в 13:02, lesha71 сказал:

орошее устройство, немного доработал чтобы меньше грелось и добавил индикатор напряжения.

Раскрыть

Свяжись с разработчиком, опиши что сделал. ну и "отступные" оговорите.

[MasteR-Ufa 35]

  18.10.2018 в 13:02, lesha71 сказал:

Всем доброго дня!

Хорошее устройство, немного доработал чтобы меньше грелось и добавил индикатор напряжения.

Раскрыть

Вот индикатор напряжения - то что нужно

[dock78 293]

  19.10.2018 в 05:14, Yurij сказал:

Свяжись с разработчиком, опиши что сделал. ну и "отступные" оговорите.

Раскрыть

Индикатор напряжения удобно,  правда немного цену поднимет.  Вентиляция под вопросом,  во первых будет пыль попадать,  ну и небыло случаев выхода из строя в связи с перегревом

[Михалыч35 76]

Многие пишут,что уж больно горячий корпус при зарядке. Я так не ощутил,что уж прям уж,не критичной теплоты у меня лично.

[vladigor 414]

  19.10.2018 в 05:37, dock78 сказал:

правда немного цену поднимет

Раскрыть

такой как на картинке в рознице у китайцев стоит 1 доллар.

[dock78 293]

  19.10.2018 в 06:05, vladigor сказал:

  19.10.2018 в 05:37, dock78 сказал:

правда немного цену поднимет

Раскрыть

такой как на картинке в рознице у китайцев стоит 1 доллар.

Раскрыть

Это да,  просто почему то у многих производителей авто,  часто не хватает какой нибудь нужной мелочи за пару баксов,  или мелочь была и её убрали. И все удивлены почему.  В бл я так понимаю нужно будет перестраивать сборочную линию,  а это уже не один бакс.  Ну и сама идея БЛ это отсутствие контроля,  поставил и забыл

[Dionis03 16]

  19.10.2018 в 05:34, MasteR-Ufa сказал:

Вот индикатор напряжения - то что нужно

Раскрыть

А сколько потребляет этот индикатор от АКБ, когда сеть пропала?



[vladigor 414]

  19.10.2018 в 06:44, Dionis03 сказал:

А сколько потребляет этот индикатор от АКБ, когда сеть пропала?

Раскрыть

  Цитата

Потребляемый ток: <20мА (вообще 5-15 мА)

Раскрыть



[lesha71 11]

  19.10.2018 в 05:14, Yurij сказал:

Свяжись с разработчиком, опиши что сделал. ну и "отступные" оговорите.

Раскрыть

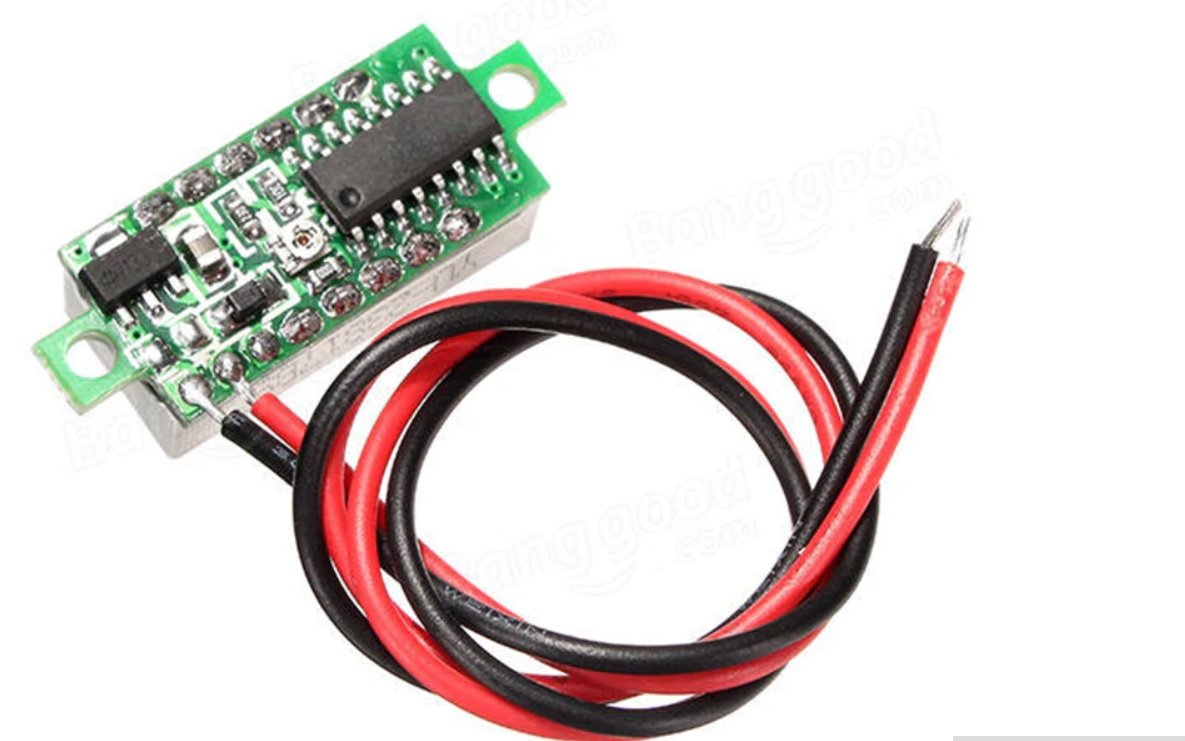

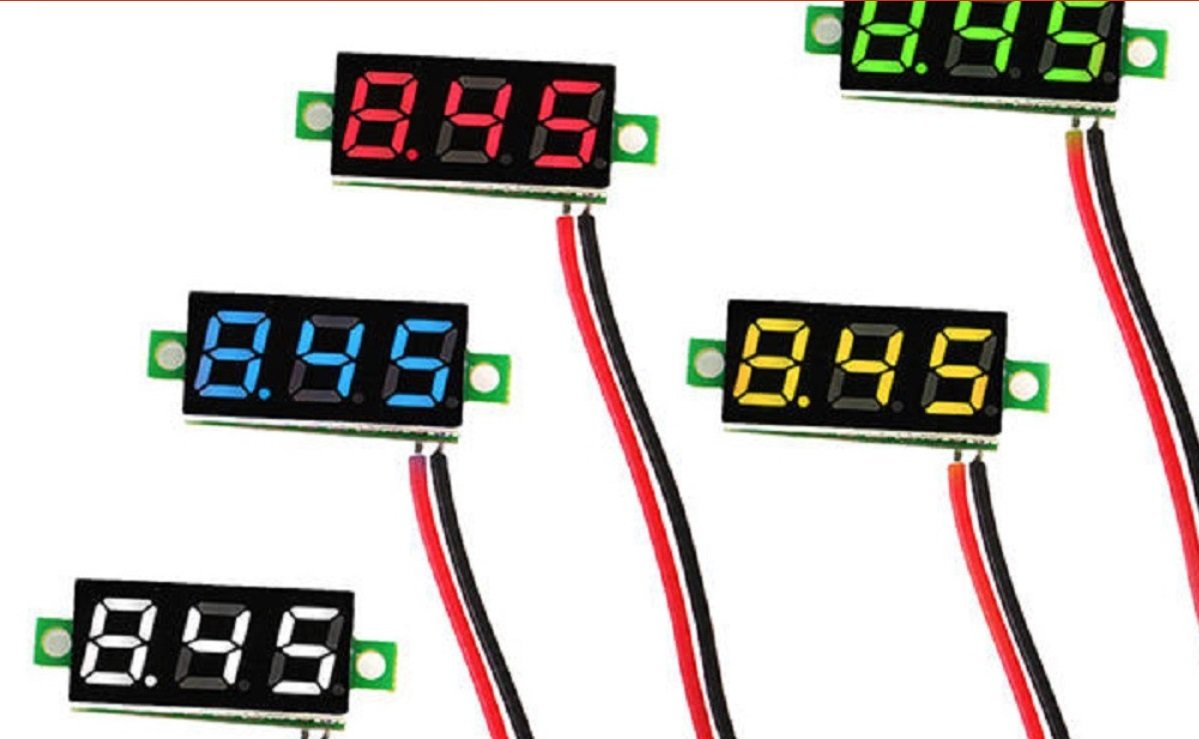

Индикаторы покупал на Али,  припаял к проводам зарядки прямо на плате, потом напряжение проверил и подстроил по тестеру. Цена  60 р (+-10 р.).   Пишут что у индикатора есть защита от обратного подключения напряжения, сам не проверял.







Изменено 19 октября 2018 пользователем lesha71

[Dionis03 16]

  19.10.2018 в 05:14, Yurij сказал:

Свяжись с разработчиком, опиши что сделал. ну и "отступные" оговорите.

Раскрыть

Разработчик уже отвечал Вконтакте на эту тему об индикаторе напряжения:

...Я думаю, это хорошо в плане получения удовольствия от творчества. Конкретно Вы получили дополнительную информацию. Но всем ли это нужно? ... Обычно у людей, которые знают, какое напряжение должно быть на акб, есть и тестер. А большинству пользователей не нужна избыточная информация. Многие не специалисты в акб, электронике и т.п.
Изделие ориентировано на на то, чтобы не имея специальных знаний, с наименьшими хлопотами получить наилучший результат.
Кроме вопроса "нужно- не нужно" есть минусы, и существенные.
Например:
- Увеличение стоимости.
- Значительное потребление от акб, в отсутствие сети. В этом случае акб малой ёмкости может полностью разрядится, если сети нет долго.
- Не гарантированная точность измерения подобными устройствами...
- Надёжность и качество подобных недорогих изделий вызывает сомнения. Для личного применения это мало беспокоит. А для серийного это важно.

[lesha71 11]

  19.10.2018 в 18:51, Dionis03 сказал:

Разработчик уже отвечал Вконтакте на эту тему об индикаторе напряжения:

...Я думаю, это хорошо в плане получения удовольствия от творчества. Конкретно Вы получили дополнительную информацию. Но всем ли это нужно? ... Обычно у людей, которые знают, какое напряжение должно быть на акб, есть и тестер. А большинству пользователей не нужна избыточная информация. Многие не специалисты в акб, электронике и т.п.
Изделие ориентировано на на то, чтобы не имея специальных знаний, с наименьшими хлопотами получить наилучший результат.
Кроме вопроса "нужно- не нужно" есть минусы, и существенные.
Например:
- Увеличение стоимости.
- Значительное потребление от акб, в отсутствие сети. В этом случае акб малой ёмкости может полностью разрядится, если сети нет долго.
- Не гарантированная точность измерения подобными устройствами...
- Надёжность и качество подобных недорогих изделий вызывает сомнения. Для личного применения это мало беспокоит. А для серийного это важно.

Раскрыть

Соглашусь,  для большинства - включил и не парюсь, что как там заряжается.

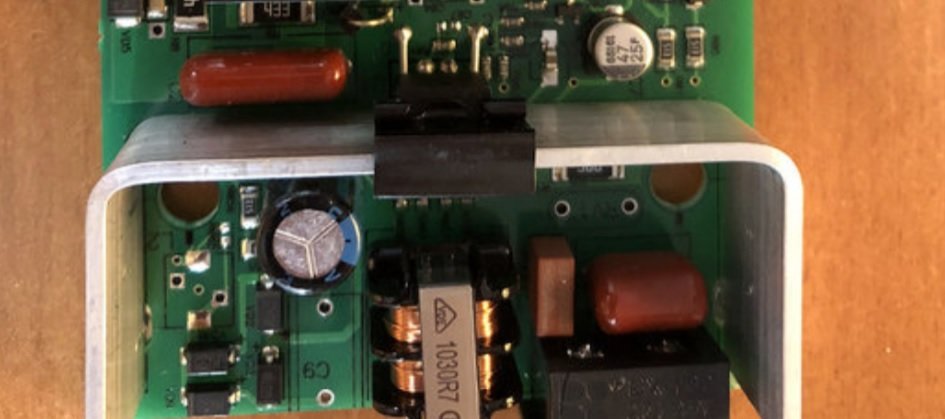

Посмотрев внутренности изделия у меня лично сложилась одна претензия -  крепление транзисторов к радиатору.  С точки зрения надежности было бы лучше крепить их винтами, а не зажимами для документов.
