BL1204 - зарядные устройства

[torcon 80 976]

BL1204 - зарядные устройства.



Обзор зарядного устройства:



Еще один обзор данного ЗУ

Большой тест обзор

BL1204 и плотность электролита



Описание:



Компактное, мощное, экономичное, простое и удобное в использовании.
Заряжает все типы свинцово - кислотных АКБ.
Широкий диапазон ёмкостей АКБ. 12В.; 1,2Ач.-85Ач.- заряд, до 120 Ач. - подзаряд и обслуживание.
Автоматическая установка величины зарядного тока.
Ускоренный заряд. (Для диапазона ёмкостей 1,2 - 15 Ач.)
Автоматический учёт изменения внутренних параметров АКБ (внутреннее сопротивление, температура, степень сульфатации и др.) и автоматическая корректировка зарядного тока в процессе заряда.
Автоматическая функция десульфатации (ДСФ). Режим "снежинка" (заряд при повышенном напряжении). Позволяет заряжать холодные АКБ, а также устранять расслоение электролита в глубоко разряженных АКБ.
Хранение заряженного АКБ в буферном режиме.
Устройство снабжено функцией безыскрового подключения и отключения АКБ , что значительно повышает взрывобезопасность при проведении работ по заряду и обслуживанию АКБ.
Предварительная оценка уровня заряда батареи (без подключения к сети).
Устройство содержит встроенный коммутатор выходных проводов, защищающий от переполюсовки при подключении АКБ, короткого замыкания и искрения (отсутствует напряжение на выходных зажимах, если не подключена АКБ).
Устройство защищено от превышения предельной температуры внутри корпуса.
Автоматический перезапуск программы заряда в случае перебоя в питании и срабатывания температурной защиты.





Руководство по эксплуатации: instrukcija_BL1204.pdf



Рекомендации производителя по режимам зарядки:

Рекомендация по устранению расслоения электролита свинцово-кислотных АКБ

Рекомендации по использованию и режимы зарядов от производителя BL-1204

Комментарии производителя BL-1204 по режимам работы и восстановлению АКБ

Графики заряда АКБ Веста-ред 60 Ач BL1204 с прошивкой на март 2019

BL-1204 буферный режим с нагрузкой

Восстановление свойств AGM акб реверсивными токами



Фото комплектации и устройства:




Графики:
Осцилограммы работы BL1204 - ИС-X
Осцилограммы работы BL1204 - vladigor

Осцилограммы работы BL1204 - Gen68



Совместная закупка зарядного устройства BL1204:

https://www.oil-club.ru/forum/topic/32566-sovmestnaya-zakupka-zaryadnogo-ustroystva-bl1204/



[vladigor 411]

13 минут назад, Десульфатор сказал:

так она же нажимается

на то она и кнопка  я к тому, что беспокоиться о разряде акб от вольтметра не стОит



ЗЫ. кнопка хорошая и удобная опция, но не обязательная, впрочем, как и вольтметр.

Изменено 26 октября 2018 пользователем vladigor

[Vovanchik43 14]

14 часов назад, vladigor сказал:

на то она и кнопка  я к тому, что беспокоиться о разряде акб от вольтметра не стОит



ЗЫ. кнопка хорошая и удобная опция, но не обязательная, впрочем, как и вольтметр.

Я делал чисто для себя, интересно иногда взглянуть какая напруга в данный момент)))

[Ole 709]

А определилось ли тут мнение насчет процесса предварительного заряда новых аккумуляторов, Ca-Ca?

Я, пока что, просто подзарядил на 1 режиме, дал немного поработать на зеленом индикаторе (особого шума  кипения не было, едва-едва заметные звуки), потом продолжу (после выдержки), пока старый еще живой (его тоже взбодрил на 2 режиме, с легким кипением, до мигания - меньше 3ч процесс, емкость уже небольшая) и морозов нет.

[Михалыч35 76]

1 час назад, Ole сказал:

А определилось ли тут мнение насчет процесса предварительного заряда новых аккумуляторов, Ca-Ca?

Я, пока что, просто подзарядил на 1 режиме, дал немного поработать на зеленом индикаторе (особого шума  кипения не было, едва-едва заметные звуки), потом продолжу (после выдержки), пока старый еще живой (его тоже взбодрил на 2 режиме, с легким кипением, до мигания - меньше 3ч процесс, емкость уже небольшая) и морозов нет.

Лично я делаю так,1-й режим до полногозаряда. Отдых,4-й режим до полного заряда,для перемешивания расслоения электролита. Это для процесса заряда.

Изменено 27 октября 2018 пользователем Михалыч35

[vladigor 411]

3 часа назад, Михалыч35 сказал:

Лично я делаю так,1-й режим до полногозаряда. Отдых,4-й режим до полного заряда,для перемешивания расслоения электролита. Это для процесса заряда.

Аналогично поступаю. Т.е. для са\са вначале 1-я, а после, не обязательно с отыхом, добивка на 4-й.

[kam69 1 292]

Считаете прогнать Са/Са  сразу в 4-режиме недостаточно?

[Михалыч35 76]

Нет.

[B29 166]

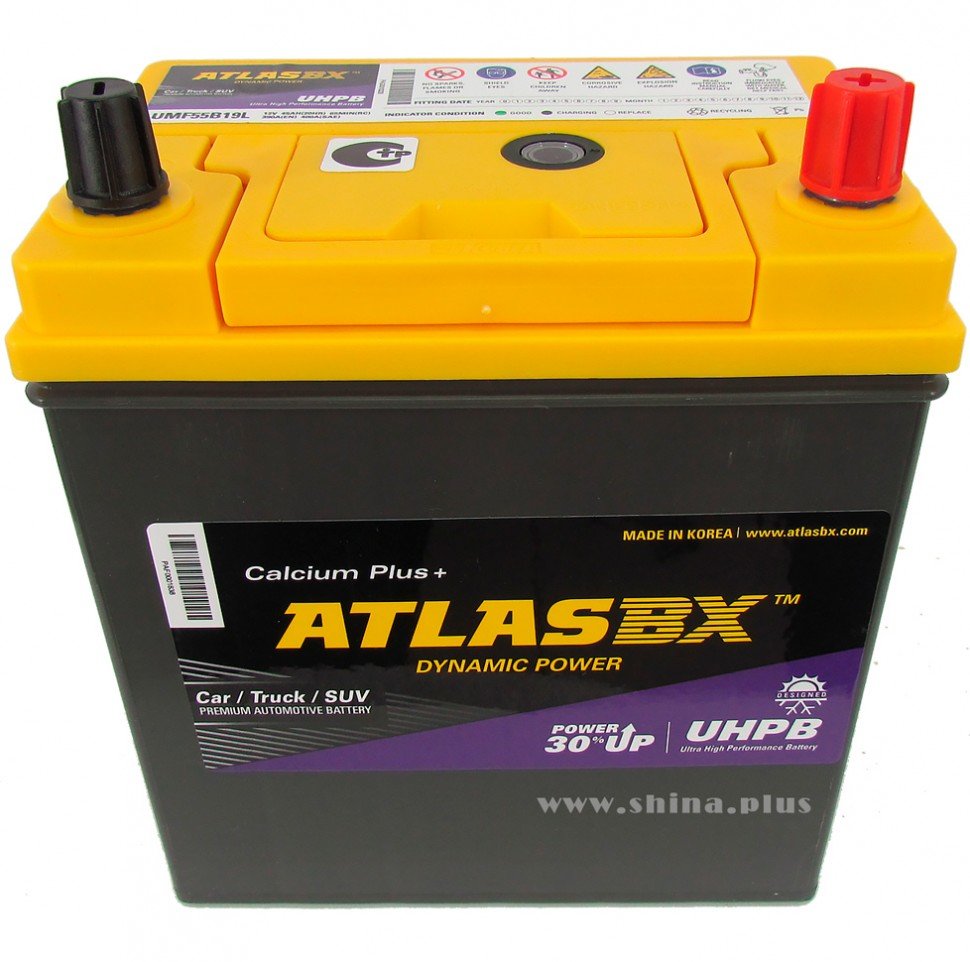

Подскажите, как правильно заряжать вот такой АКБ?

Новый, только из магазина.

Спасибо!





Изменено 28 октября 2018 пользователем bomber29

[vladigor 411]

16 минут назад, bomber29 сказал:

как правильно заряжать вот такой АКБ?

Новый, только из магазина.

Как рекомендует производитель, в магазине должны были выдать паспорт с памяткой. Если смотреть на надписи, то заряжать как кальциевый.





11 часов назад, kam69 сказал:

Считаете прогнать Са/Са  сразу в 4-режиме недостаточно?

Если требуется повысить плотность, поразгонять сульфаты при тренировке, то недостаточно. И не только для ca\ca. Как по мне, так тут достаточно подробно расписано.

[maxyz 12]

В 27.10.2018 в 18:57, Vovanchik43 сказал:

Я делал чисто для себя, интересно иногда взглянуть какая напруга в данный момент)))

Я в начале года экспериментировал с ардуиной и  oled экраном (128x64). Собрал схему, которая  рисует график напряжения на клеммах АКБ с дискретностью в 10 минут. Под графиком отражается текущее напряжение и общее время работы. Думал все это внедрить в корпус БЛ, но как-то руки не дошли.

[UrAnMoR 1 910]

замахнулся на 9-ый год эксплуатации своего гибрида...для чего в холодном гараже поставил его на подзарядку под 3-ий режим БЛ...

подзарядка шла под напругой 15,45-15,48В...

сразу же после начала мигания зеленого глазка на заряднике напруга снизилась до 13,78В...и сказал БЛ свое очередное спасибо...

[og056 87]

20 часов назад, bomber29 сказал:

Подскажите, как правильно заряжать вот такой АКБ?

Новый, только из магазина.

Спасибо!





         На передней стенке надпись Calcium Plus+. Это обозначение гибридного аккумулятора. Значит заряжать надо как гибридный, а не как кальциевый. При использовании BL1204 применять 1, 2, 3 режимы. Под наклейкой вероятно спрятаны пробки, пригодится доливать воду и проверять плотность.

         А вообще надо инструкцию найти, в магазине или на сайте.

[Maximuss 218]

34 минуты назад, og056 сказал:

         На передней стенке надпись Calcium Plus+. Это обозначение гибридного аккумулятора. Значит заряжать надо как гибридный, а не как кальциевый. При использовании BL1204 применять 1, 2, 3 режимы. Под наклейкой вероятно спрятаны пробки, пригодится доливать воду и проверять плотность.

         А вообще надо инструкцию найти, в магазине или на сайте.

Нет, это полностью необслуживаемая кальциевая батарея со всякими добавками и углеродом. Топовая линейка у Атласа. Заряжать соответственно как варту и прочие запечатанные кальциевые батареи.

Изменено 29 октября 2018 пользователем Maximuss

[Михалыч35 76]

По-моему самый что нинаесть гибрид.

[B29 166]

14 часов назад, Maximuss сказал:

Нет, это полностью необслуживаемая кальциевая батарея со всякими добавками и углеродом. Топовая линейка у Атласа. Заряжать соответственно как варту и прочие запечатанные кальциевые батареи.

Подскажите поподробнее (или где почитать укажите) как заряжать эту АКБ.

Инструкции не было, только гарантийный талон.



Заранее - Спасибо!



P.S. дополню фото "сверху".
