BL1204 - зарядные устройства.



Обзор зарядного устройства:



Еще один обзор данного ЗУ

Большой тест обзор

BL1204 и плотность электролита



Описание:



Компактное, мощное, экономичное, простое и удобное в использовании.
Заряжает все типы свинцово - кислотных АКБ.
Широкий диапазон ёмкостей АКБ. 12В.; 1,2Ач.-85Ач.- заряд, до 120 Ач. - подзаряд и обслуживание.
Автоматическая установка величины зарядного тока.
Ускоренный заряд. (Для диапазона ёмкостей 1,2 - 15 Ач.)
Автоматический учёт изменения внутренних параметров АКБ (внутреннее сопротивление, температура, степень сульфатации и др.) и автоматическая корректировка зарядного тока в процессе заряда.
Автоматическая функция десульфатации (ДСФ). Режим "снежинка" (заряд при повышенном напряжении). Позволяет заряжать холодные АКБ, а также устранять расслоение электролита в глубоко разряженных АКБ.
Хранение заряженного АКБ в буферном режиме.
Устройство снабжено функцией безыскрового подключения и отключения АКБ , что значительно повышает взрывобезопасность при проведении работ по заряду и обслуживанию АКБ.
Предварительная оценка уровня заряда батареи (без подключения к сети).
Устройство содержит встроенный коммутатор выходных проводов, защищающий от переполюсовки при подключении АКБ, короткого замыкания и искрения (отсутствует напряжение на выходных зажимах, если не подключена АКБ).
Устройство защищено от превышения предельной температуры внутри корпуса.
Автоматический перезапуск программы заряда в случае перебоя в питании и срабатывания температурной защиты.





Руководство по эксплуатации: instrukcija_BL1204.pdf



Рекомендации производителя по режимам зарядки:

Рекомендация по устранению расслоения электролита свинцово-кислотных АКБ

Рекомендации по использованию и режимы зарядов от производителя BL-1204

Комментарии производителя BL-1204 по режимам работы и восстановлению АКБ

Графики заряда АКБ Веста-ред 60 Ач BL1204 с прошивкой на март 2019

BL-1204 буферный режим с нагрузкой

Восстановление свойств AGM акб реверсивными токами



Фото комплектации и устройства:




Графики:
Осцилограммы работы BL1204 - ИС-X
Осцилограммы работы BL1204 - vladigor

Осцилограммы работы BL1204 - Gen68



Совместная закупка зарядного устройства BL1204:

https://www.oil-club.ru/forum/topic/32566-sovmestnaya-zakupka-zaryadnogo-ustroystva-bl1204/



[smallwolf 1]

16 часов назад, Александр Первый сказал:

Разряд-10%, током 16А,

Александр, скажите, чем делали разряд и как контролировали 10% и 4%?

И еще вопрос - на форуме электротранспорт тестировали BLку с 5вт лампой - https://electrotransport.ru/ussr/index.php?topic=44213.msg1571775#msg1571775 , позитивный отзыв о таком режиме. Можете как-то прокомментировать или провести тесты, насколько данный режим лучше/хуже предложенного вами варианта с разрядами и отстоем для периодической подзарядки не подразряженного аккумулятора? Если не хуже - мне кажется большинству пользователей проще всего такой сценарий взять на вооружение, т.к. зарядка с разрядкой по изложенной вами методике требует дополнительного оборудования, а для варианта с электротранспорта достаточно 5вт лампы.

Изменено 29 марта 2019 пользователем smallwolf

[kam69 1 293]

16 часов назад, BadGarry сказал:



сразу видно теоретика из лаборатории. Уважаемый как практик с 30 летним опытом скажу- все ети пружинки очень хорошо отлетают при неудачных падениях. а вот болтовое соединение скорее лопнет весь корпус и и сама плата - чем лопнет болтик (если конечно он НОРМАЛЬНОГО качества)

Уважаемые практики сперва дорабатывают и по возможности корректно испытвают, ну а посля делятся результатами...., к примеру так, как то было сделалано Денкисан

[krufel 1 754]

А я вот не понял - заряжали постоянно на 4-м режиме до 15,9В, то есть банально кипятили?

Так так плотность можно поднять банальным 16вольтовым сс-св кипятильником долгое время малыми токами, как это делает уважаемый Бранимир на Электротранспорте.  В чем адаптивность очередных космических технологий? У одного - в отсутствии кипячения, у вас - в присутствии?

[lonevaR 3]

В 28.03.2019 в 18:56, Александр Первый сказал:

Для примера мы взяли Са/Са "Веста ред", новую.

Выходит, что без танцев с бубном, а именно перемешиваний (мягких встрясок) , разрядов, дозарядов, даже на новой батарейке плотность не поднять?

Изменено 29 марта 2019 пользователем lonevaR

[kam69 1 293]

20 минут назад, lonevaR сказал:

Выходит, что без танцев с бубном, а именно перемешиваний (мягких встрясок) , разрядов, дозарядов, даже на новой батарейке плотность не поднять?

БЛ-ка отлично работает как с новыми так и с не новыми батарейками, а если рассматривать и рассмотреть в комплексе, то лучше остальных))

[lonevaR 3]

29 минут назад, kam69 сказал:

БЛ-ка отлично работает

Извините, я вопрос производителю задал, от вас, как обычно, только флуд, а не фдуд - эта таблица, где затрачено трудов около недели на новую батарею.

	Процедура	T, град.	U,(V)	Плотность приведённая к 25 град						Средняя   по банкам	Imin, A
1	Исходная плотность	24		1,279	1,279	1,280	1,279	1,279	1,279	1,279
2	После разряда – 50%	22,7	12,24	1,173	1,176	1,178	1,178	1,171	1,173	1,175
	Заряд, до 15,9V	22,6	13,51	1,252	1,253	1,250	1,254	1,249	1,253	1,252	0,38
3	Встряска, отстой	24	13,24	1,254	1,259	1,254	1,259	1,252	1,256	1,256
	Разряд-10%, током   16А, Заряд до 15.9V	24,5	13.01   13.62	1,261	1,262	1,262	1,264	1,260	1,261	1,261	0,11
4	Встряска, Сутки отстоя	21	13,08	1,268	1,273	1,269	1,272	1,267	1,270	1,270
	Разряд-4%, Заряд   до 15.9V	22,4	13,62	1,273	1,277	1,276	1,278	1,271	1,275	1,275	0,1
5	Сутки отстоя	19,5	13,01	1,277	1,285	1,281	1,282	1,278	1,280	1,281
	Проверка - 15.9v - 3х1 час, отстой 14 час.	21,4	13,01	1,278	1,285	1,282	1,283	1,279	1,281	1,282

[kam69 1 293]

1 час назад, lonevaR сказал:

Извините, я вопрос производителю задал, от вас, как обычно, только флуд, а не фдуд - эта таблица, где затрачено трудов около недели на новую батарею.

	Процедура	T, град.	U,(V)	Плотность приведённая к 25 град						Средняя   по банкам	Imin, A
1	Исходная плотность	24		1,279	1,279	1,280	1,279	1,279	1,279	1,279
2	После разряда – 50%	22,7	12,24	1,173	1,176	1,178	1,178	1,171	1,173	1,175
	Заряд, до 15,9V	22,6	13,51	1,252	1,253	1,250	1,254	1,249	1,253	1,252	0,38
3	Встряска, отстой	24	13,24	1,254	1,259	1,254	1,259	1,252	1,256	1,256
	Разряд-10%, током   16А, Заряд до 15.9V	24,5	13.01   13.62	1,261	1,262	1,262	1,264	1,260	1,261	1,261	0,11
4	Встряска, Сутки отстоя	21	13,08	1,268	1,273	1,269	1,272	1,267	1,270	1,270
	Разряд-4%, Заряд   до 15.9V	22,4	13,62	1,273	1,277	1,276	1,278	1,271	1,275	1,275	0,1
5	Сутки отстоя	19,5	13,01	1,277	1,285	1,281	1,282	1,278	1,280	1,281
	Проверка - 15.9v - 3х1 час, отстой 14 час.	21,4	13,01	1,278	1,285	1,282	1,283	1,279	1,281	1,282

Да собственно не вопрос и без претензий) А производитель вам на вопрос сам ответит,  а точнее - он уже ответил, да только рассматривать вовсе не значит рассмотреть))

[denkisan 369]

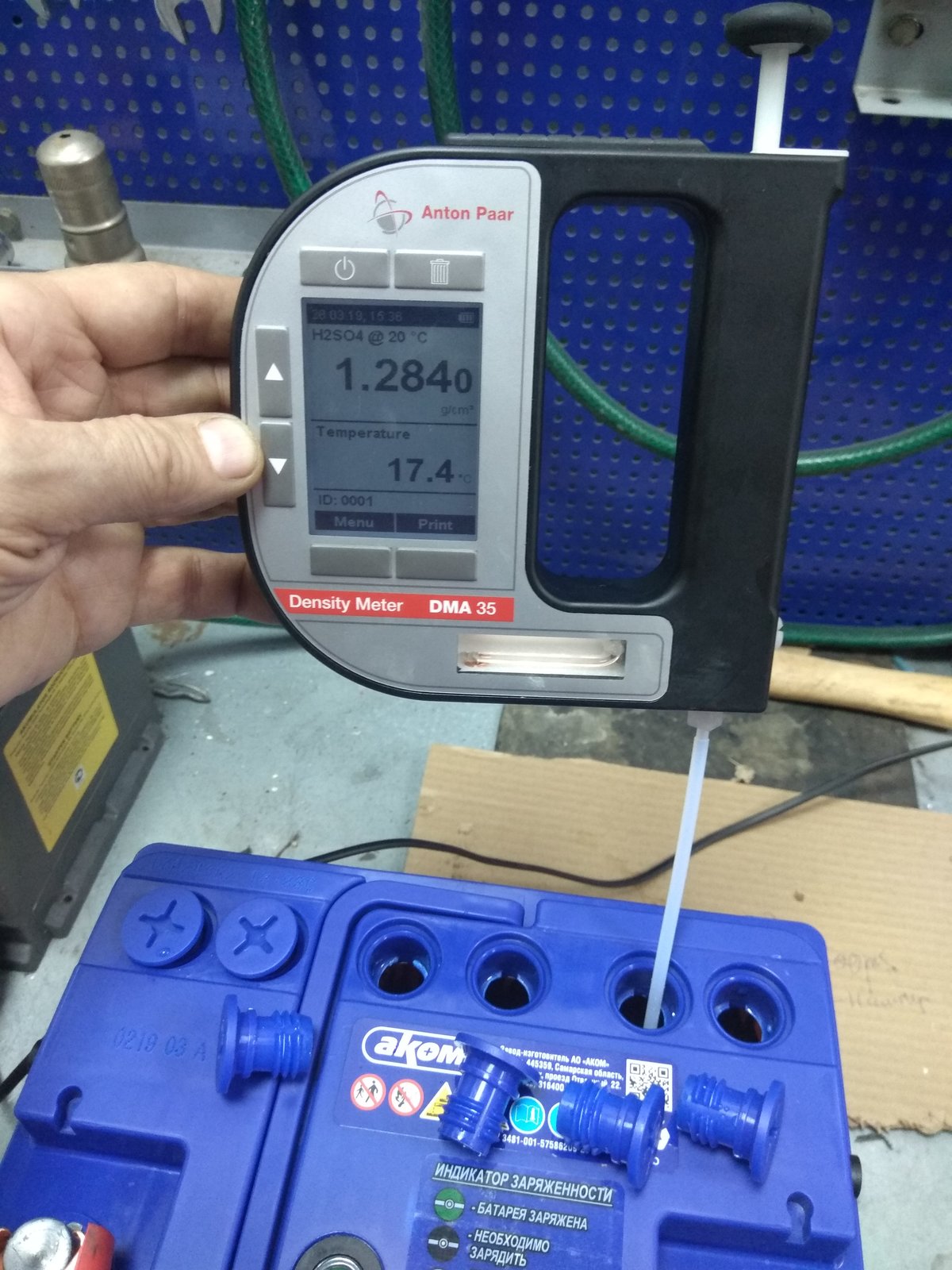

   Подскажите  а чем измеряете плотность с точностью до тысячных долей?  Ареометры и рефрактометры  измеряющие с точностью до сотых ещё  в адекватном ценовом диапазоне, а  к примеру DMA35  ' это уже не игрушка за за  несколько  десятков баксов, а вполне научный измеритель высокой точности, но и цена у него  как у чугунного моста, Такого на Али не найти.   В практической работе такая высокая точность не нужна,  а вот  промежуточная ниша как то не охвачена. И с  DMA35 oт Anton Paar   слишком муторно каждый раз промывать дистиллированной водой,  Что можно подобрать попроще и не за 180 тыс   а побюджетнее.

[Aviator 75]

Если рассматривать сегмент рынка так называемых интеллектуальных з.у. то активное охлаждение у большинства моделей  отсутствует. Есть в нём необходимость или нет вопрос отдельный, но вот постоянно работающий кулер (как на некоторых отечественных изделиях) это уже явный анахронизм.

[kam69 1 293]

Надстраивать ли кулером  ЗУ или пользовать ЗУ таким как оно изначально спроектировано и реализовано - решение сугубо пользовательское/личное)

Практика показывает, что с бытовыми задачами ЗУ прекрасно справляется в своем первозданном виде - из коробки))

Изменено 30 марта 2019 пользователем kam69

[krufel 1 754]

16 минут назад, kam69 сказал:

Практика показывает, что с бытовыми задачами ЗУ прекрасно справляется в своем первозданном виде - из коробки))

Прекрасно?! Заряжать четверо суток 4-й программой, да и разряжать между этими циклами - бытовые задачи?

Я тоже полагаю, что после обзоров Вектора случилась полная попа с продажами и надо было как-то оправдаться. Тото вдруг никогда не присутствующий на форумах производитель засуетился. Но оправданий то не получилось!

Ещё раз хочу спросить - в чем суть передовых технологий по сравнению с обычным Зу, которое также зарядит за озвученное время любую АКБ?

[kam69 1 293]

15 минут назад, krufel сказал:

Прекрасно?! Заряжать четверо суток 4-й программой, да и разряжать между этими циклами - бытовые задачи?

Я тоже полагаю, что после обзоров Вектора случилась полная попа с продажами и надо было как-то оправдаться. Тото вдруг никогда не присутствующий на форумах производитель засуетился. Но оправданий то не получилось!

Ещё раз хочу спросить - в чем суть передовых технологий по сравнению с обычным Зу, которое также зарядит за озвученное время любую АКБ?

Хорошо, пусть ещё раз и утвердительно повторюсь, ДА!!!!, справляется  и делает это ПРЕКРАСНО!!!!  Во всем остальном каждый может и волен видеть все то, что захочет/способен увидеть и осознать.    чтобы далее увязывать и трактовать свою собственную понятийность))

[Михалыч35 76]

kam69 Вы в своём сообщении тоже трактуете  свою понятийность. Единого никогда не будет.

[krufel 1 754]

2 часа назад, kam69 сказал:

Хорошо, пусть ещё раз и утвердительно повторюсь, ДА!!!!, справляется  и делает это ПРЕКРАСНО!!!!  Во всем остальном каждый может и волен видеть все то, что захочет/способен увидеть и осознать.    чтобы далее увязывать и трактовать свою собственную понятийность))

Вообще то Вас и не спрашивают. Я тоже являюсь владельцем сего девайса и использую его ЕЖЕДНЕВНО на различных акб - новых, разной степени бу, стартерных и ибп. В данный момент стоит на зарядке АГМ 70 Мутлу, например, новая, но разряженная. Иии? Вы утверждаете, что она делает это прекрасно, НО! и другие зарядники это тоже делают хорошо - так в чем смысл переплачивать за так называемые передовые технологии, если другие автоматы-зу делают это также хорошо, причем с меньшей ценой и большими токами? Где ваши пруфы, производитель? Ну и Кам69?

[vladigor 411]

4 часа назад, krufel сказал:

Ещё раз хочу спросить - в чем суть передовых технологий по сравнению с обычным Зу, которое также зарядит за озвученное время любую АКБ?

Как будто этом топике разве не было мнений по этому поводу... Я выскажу свое личное мнение, основанное на знаниях и опыте. Не буду затрагивать вопросы схемотехники и удобства автоматических режимов (включил и забыл), которые сразу оставляют позади простые cc\cv позади. Главное преимущество - это заряд током специальной формы, благодаря чему аккумулятор заряжается быстрее и полнее.
