BL1204 - зарядные устройства.



Обзор зарядного устройства:



Еще один обзор данного ЗУ

Большой тест обзор

BL1204 и плотность электролита



Описание:



Компактное, мощное, экономичное, простое и удобное в использовании.
Заряжает все типы свинцово - кислотных АКБ.
Широкий диапазон ёмкостей АКБ. 12В.; 1,2Ач.-85Ач.- заряд, до 120 Ач. - подзаряд и обслуживание.
Автоматическая установка величины зарядного тока.
Ускоренный заряд. (Для диапазона ёмкостей 1,2 - 15 Ач.)
Автоматический учёт изменения внутренних параметров АКБ (внутреннее сопротивление, температура, степень сульфатации и др.) и автоматическая корректировка зарядного тока в процессе заряда.
Автоматическая функция десульфатации (ДСФ). Режим "снежинка" (заряд при повышенном напряжении). Позволяет заряжать холодные АКБ, а также устранять расслоение электролита в глубоко разряженных АКБ.
Хранение заряженного АКБ в буферном режиме.
Устройство снабжено функцией безыскрового подключения и отключения АКБ , что значительно повышает взрывобезопасность при проведении работ по заряду и обслуживанию АКБ.
Предварительная оценка уровня заряда батареи (без подключения к сети).
Устройство содержит встроенный коммутатор выходных проводов, защищающий от переполюсовки при подключении АКБ, короткого замыкания и искрения (отсутствует напряжение на выходных зажимах, если не подключена АКБ).
Устройство защищено от превышения предельной температуры внутри корпуса.
Автоматический перезапуск программы заряда в случае перебоя в питании и срабатывания температурной защиты.





Руководство по эксплуатации: instrukcija_BL1204.pdf



Рекомендации производителя по режимам зарядки:

Рекомендация по устранению расслоения электролита свинцово-кислотных АКБ

Рекомендации по использованию и режимы зарядов от производителя BL-1204

Комментарии производителя BL-1204 по режимам работы и восстановлению АКБ

Графики заряда АКБ Веста-ред 60 Ач BL1204 с прошивкой на март 2019

BL-1204 буферный режим с нагрузкой

Восстановление свойств AGM акб реверсивными токами



Фото комплектации и устройства:




Графики:
Осцилограммы работы BL1204 - ИС-X
Осцилограммы работы BL1204 - vladigor

Осцилограммы работы BL1204 - Gen68



Совместная закупка зарядного устройства BL1204:

https://www.oil-club.ru/forum/topic/32566-sovmestnaya-zakupka-zaryadnogo-ustroystva-bl1204/



[prv21 5 290]

31 минуту назад, KisseL сказал:

Выключить, и поставить первую?

да

Изменено 25 января 2022 пользователем prv21

[KisseL 463]

Я думал, может кто наверняка знает название разъемов....ато я наподбираю))))

11 минут назад, prv21 сказал:

да

Это фото пару часов назад все расставило бы на свои места))))

Спасибо!!!))))

[prv21 5 290]

1 минуту назад, KisseL сказал:

Я думал, может кто наверняка знает название разъемов....ато я наподбираю))))

у вас кстати мобильна версия и разьем на проводе уже есть - остается тока найти еще один такой комплект разьемов и напаять на показометр

Изменено 25 января 2022 пользователем prv21

[KisseL 463]

prv21 а из БЛки "сушилку для обуви" с какой целью сделали?))))

Понятно что вентиляция.... насколько это эффективная доработка?)

[og056 87]

1 час назад, KisseL сказал:

А может кто знает что вот это за разъемы?



Будет съёмный вариант показометра вообще тогда, если докупить такие )

Вот на Али продают такие разъемы с проводами: https://aliexpress.ru/item/32801400952.html?spm=a2g2w.detail.0.0.6a1ab54acUT8pt&_evo_buckets=165609,165598,188873,194275,224411,224373,176818&sku_id=64143498930&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.169870.0&scm_id=1007.13339.169870.0&scm-url=1007.13339.169870.0&pvid=6ff48aee-fa6d-4bc2-849f-edac2488a7da&_t=gps-id:pcDetailBottomMoreThisSeller,scm-url:1007.13339.169870.0,pvid:6ff48aee-fa6d-4bc2-849f-edac2488a7da,tpp_buckets:21387%230%23233228%235

     А есть без проводов (придется аккуратно обжимать или паять):

https://aliexpress.ru/item/32954133958.html?item_id=32954133958&sku_id=66386810641&spm=a2g2w.productlist.0.0.2a8e32aahgGxQu

Изменено 25 января 2022 пользователем og056
Добавка

[KisseL 463]

og056 спасибо!

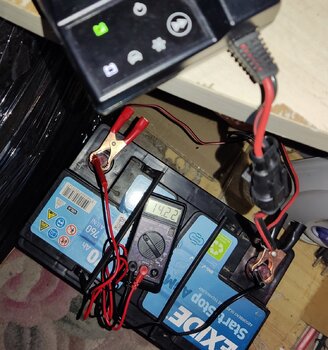

Позеленел.....

Показатели норм?



[prv21 5 290]

19 минут назад, KisseL сказал:

Позеленел.....

Показатели норм?

Да, теперь основной этап - вырывание на хранении, те надо ждать как начнет моргать зеленым и уже на моргающем зеленом еще денек можно подержать. Был бы показометр - можно было ток в режиме хранения посмотреть, чтобы понимать есть разбаланс или нет. А так только гадать.

[prv21 5 290]

1 час назад, KisseL сказал:

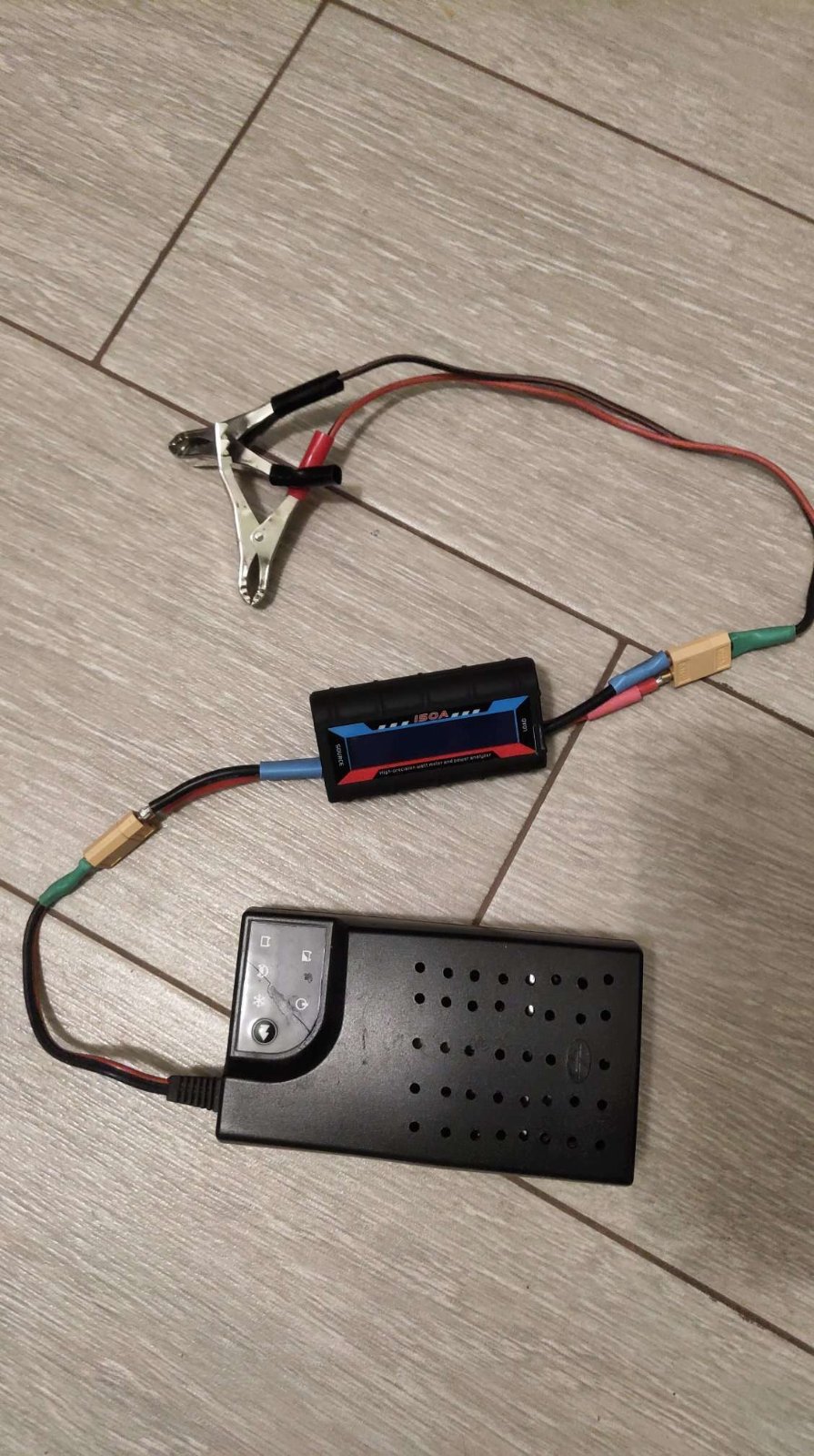

а из БЛки "сушилку для обуви" с какой целью сделали?))))

Она у меня греется так что плата "потеет" - просверлил с обоих сторон вентиляцию, правда "голая" плата все равно сильно лучше охлаждается.

[Aleksszlat 8 637]

26 минут назад, prv21 сказал:

Она у меня греется так что плата "потеет" - просверлил с обоих сторон вентиляцию, правда "голая" плата все равно сильно лучше охлаждается.

Работы на 2-а часа...

[prv21 5 290]

8 минут назад, Aleksszlat сказал:

Работы на 2-а часа...

амперчасы показывает?

[kam69 1 293]

6 часов назад, prv21 сказал:

амперчасы показывает?

Не, только ток и напряжение в текущем моменте времени.

[KisseL 463]

Если вдруг кому интересно, представитель ЛБ ответил на вопрос использования разъемов:

282080-1 (TE), Connector:wire-wire;Superseal 1.5;plug;female;PIN:2    "мама"
282104-1 (TE)    "папа"
282109-1 (TE)     контакт для "папа"
282110-1 (TE), CONTACT, SOCKET, 18-15AWG контакт для "мама"

[KisseL 463]

По артикулам все бъется в ЧипДип.

[KisseL 463]

12 часов назад, Aleksszlat сказал:

Работы на 2-а часа...

 Необходимость в доработке (вентиляция и вентилятор)это же только при "промышленном" использовании?



Корпус продырявить не проблема же)))) но вот насколько оно нужно, как понять?))))



Изменено 26 января 2022 пользователем KisseL

[kam69 1 293]

53 минуты назад, KisseL сказал:

 Необходимость в доработке (вентиляция и вентилятор)это же только при "промышленном" использовании?



Корпус продырявить не проблема же)))) но вот насколько оно нужно, как понять?))))



Обьективно оценить необходимость дырявить или недырявить корпус решетом или прикрутить кулер к корпусу для принудительного охлаждения содержимого  может и решает каждый самостоятельно,

а в серии для быта корпус ЗУ изготовителем сохранен непродырявленным вполне аргументированно.
