BL1204 - зарядные устройства.



Обзор зарядного устройства:



Еще один обзор данного ЗУ

Большой тест обзор

BL1204 и плотность электролита



Описание:



Компактное, мощное, экономичное, простое и удобное в использовании.
Заряжает все типы свинцово - кислотных АКБ.
Широкий диапазон ёмкостей АКБ. 12В.; 1,2Ач.-85Ач.- заряд, до 120 Ач. - подзаряд и обслуживание.
Автоматическая установка величины зарядного тока.
Ускоренный заряд. (Для диапазона ёмкостей 1,2 - 15 Ач.)
Автоматический учёт изменения внутренних параметров АКБ (внутреннее сопротивление, температура, степень сульфатации и др.) и автоматическая корректировка зарядного тока в процессе заряда.
Автоматическая функция десульфатации (ДСФ). Режим "снежинка" (заряд при повышенном напряжении). Позволяет заряжать холодные АКБ, а также устранять расслоение электролита в глубоко разряженных АКБ.
Хранение заряженного АКБ в буферном режиме.
Устройство снабжено функцией безыскрового подключения и отключения АКБ , что значительно повышает взрывобезопасность при проведении работ по заряду и обслуживанию АКБ.
Предварительная оценка уровня заряда батареи (без подключения к сети).
Устройство содержит встроенный коммутатор выходных проводов, защищающий от переполюсовки при подключении АКБ, короткого замыкания и искрения (отсутствует напряжение на выходных зажимах, если не подключена АКБ).
Устройство защищено от превышения предельной температуры внутри корпуса.
Автоматический перезапуск программы заряда в случае перебоя в питании и срабатывания температурной защиты.





Руководство по эксплуатации: instrukcija_BL1204.pdf



Рекомендации производителя по режимам зарядки:

Рекомендация по устранению расслоения электролита свинцово-кислотных АКБ

Рекомендации по использованию и режимы зарядов от производителя BL-1204

Комментарии производителя BL-1204 по режимам работы и восстановлению АКБ

Графики заряда АКБ Веста-ред 60 Ач BL1204 с прошивкой на март 2019

BL-1204 буферный режим с нагрузкой

Восстановление свойств AGM акб реверсивными токами



Фото комплектации и устройства:




Графики:
Осцилограммы работы BL1204 - ИС-X
Осцилограммы работы BL1204 - vladigor

Осцилограммы работы BL1204 - Gen68



Совместная закупка зарядного устройства BL1204:

https://www.oil-club.ru/forum/topic/32566-sovmestnaya-zakupka-zaryadnogo-ustroystva-bl1204/



[kam69 1 292]

48 минут назад, krufel сказал:

Чем то можете подтвердить, ссылка на книгу, научный труд, статью, ...?

Перейти в деградацию акб (не от старости) может только при достижении критической для системы свинец-сульфат температуры в 60-65 градусов Цельсия. Естественно при реализации алгоритма предусмотрен контроль температуры, не более 45-50 по корпусу акб. НО ток в 0,02-0,03С не греет акб от слова совсем. При таких токах электролиза (того самого "кипения" от больших токов) практически нет на кальциевых акб, нет и нагрева соответственно. А если вдруг греет, то это от кз в банке/банках и верный ее путь в утиль.

И  безопасным для са-са (обычных, не ефб) считается 16-16,5В. Многие заводы ныне указывают для них напряжение(16) даже для основного заряда при 0,1С.

Температура - показатель косвенный, поскольку являет следствие других процессов взаимодействия)

Аналогично с контролем температуры по корпусу акб. - контроль по косвенному показателю, поскольку измерение температуры электролита - не прямое, и для зависимостей разной крутизны статистически и опытным путем определены диапазон контроля и пределы регулирования, существенные до десятых долей В))

Принимается это  вот во внимание  или не принимается...., однако и без научных статей, трудов  предел напряжения (до которого безопасно заряжать батарею_с соблюдением иных ограничений и при его достижении процесс прекращать) просто вписан в "резиновый" диапазон ,  а все равно схавают )))



Изменено 31 января 2022 пользователем kam69

[krufel 1 754]

kam69 -ом любимое пустозвонство)

[kam69 1 292]

15 минут назад, krufel сказал:

kam69 -ом любимое пустозвонство)

Думать и считать волен каждый;

И вот ты типо знаешь и уверен, и прикалываешься, а уверенность на уверовании может не только корректироваться, но и изменяться - в сторону противо-по_ложную))

[aboutwhat 0]

Добрый день, буду очень благодарен если кто поможет. Дело в том что купил BL1204 к новому сухозаряженному AGM аккумулятору ёмкостью 22Ah. После заливки электролита напряжение составило 12.75 вольт. По инструкции требовалась подзарядка, поэтому и подключил зарядное устройство на первой программе. Примерно спустя 30 минут аккумулятор закипел. В связи с этим устройство отключил. После отключения на клеммах было около 13.5 вольт. По прошествии суток напряжение составило 12.85 вольт.
Пожалуйста, если есть у кого мысли из-за чего возникла данная ситуация то поделитесь своими мыслями. То ли это рабочая ситуация ил брак ЗУ/аккумулятора не могу понять. До этого пользовался лишь советским зарядным устройством Жигули с ручной установкой тока. Спасибо

[kam69 1 292]

50 минут назад, aboutwhat сказал:

Добрый день, буду очень благодарен если кто поможет. Дело в том что купил BL1204 к новому сухозаряженному AGM аккумулятору ёмкостью 22Ah. После заливки электролита напряжение составило 12.75 вольт. По инструкции требовалась подзарядка, поэтому и подключил зарядное устройство на первой программе. Примерно спустя 30 минут аккумулятор закипел. В связи с этим устройство отключил. После отключения на клеммах было около 13.5 вольт. По прошествии суток напряжение составило 12.85 вольт.
Пожалуйста, если есть у кого мысли из-за чего возникла данная ситуация то поделитесь своими мыслями. То ли это рабочая ситуация ил брак ЗУ/аккумулятора не могу понять. До этого пользовался лишь советским зарядным устройством Жигули с ручной установкой тока. Спасибо

Раз есть сомнения, то чтоб их развеять и выяснить четко - к описанной картинке необходимы доп.измерения и эксперименты, иначе - просто гадание на кофейной гуще.

В текущем состоянии аккума нагрузить его лампочкой известной мощности) и посмотреть как, и как долго он себя с ней проявит, и параллельно наблюдать и контролировать динамику снижения напряжения.



[UrAnMoR 1 910]

aboutwhat в чем выражается процесс, который вы оцениваете как акум "закикел"?

каким при этом был свет индикатора БЛки?

вряд ли имела смысл постановка на заряд акума с нрц=12,75В...

значения ок.13,5В и 12,85В не напрягают..



[aboutwhat 0]

UrAnMoR Так как эта была первая зарядка, сам аккумулятор был ещё незагерметизирован, поэтому отчетливо было слышно как мне показалось кипение/шипение. Индикатор при этом горел оранжевым. Сама зарядка была начата после 2-х часовой паузы после заливки электролита для пропитки матов внутри. Во время пропитки тоже были слишны похожие звуки но были они значительно тише и не так постоянны.
Тоже сомневался в необходимости поставки на зарядку при таком напряжение, но все источники говорили обратное

[aboutwhat 0]

kam69 Спасибо за помощь. Попробую найти из чего соорудить нагрузку и проверить аккумулятор по вашему совету. По этому поводу задумался не приобрести ли какой девайс себе в арсенал на случай проверок

[UrAnMoR 1 910]

aboutwhatни чего из всей вашей информации не напрягает и не препятствует повторной попытке работы БЛки с вашей батарее...разумеется на первой проге и с контролем нагрева...

[kam69 1 292]

30 минут назад, aboutwhat сказал:

kam69 Спасибо за помощь. Попробую найти из чего соорудить нагрузку и проверить аккумулятор по вашему совету. По этому поводу задумался не приобрести ли какой девайс себе в арсенал на случай проверок

Просто любопытно - о приобретении какого девайса задумался ?

[aboutwhat 0]

kam69 Первое универсальное устройство которое пришло на ум конечно skyrc imax b6, но люди говорят что устарел, поэтому рекомендуют что то вроде isdt q8/toolkitrc m7, но я пока не очень погрузился в тему

[kam69 1 292]

29 минут назад, aboutwhat сказал:

kam69 Первое универсальное устройство которое пришло на ум конечно skyrc imax b6, но люди говорят что устарел, поэтому рекомендуют что то вроде isdt q8/toolkitrc m7, но я пока не очень погрузился в тему

Если правильно понял,

то в активе имеется ЗУ БЛ1204, так в быту его - имхо - с головой достаточно для целей и задач обслуживания аккумуляторов.

Умудрённые опытом  обычно говорят так

- "гляди по муке, а воды хватит"

или вроде того))

[JIeXa 538]

Приветствую.

До скольки вольт безопасно разряжать лампой в 55А?

Режим ДСФ BLка вроде при >11.3 включает.

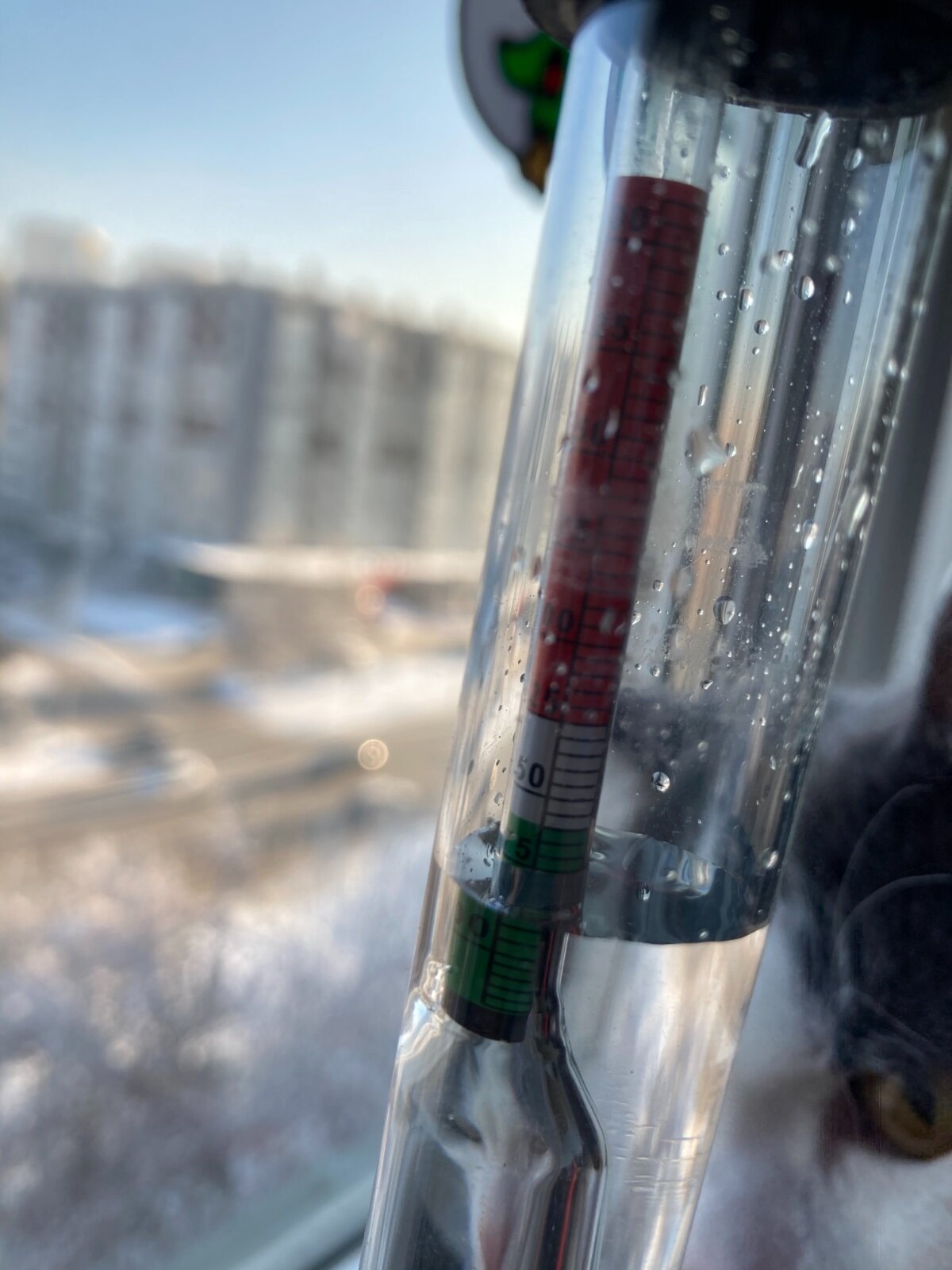

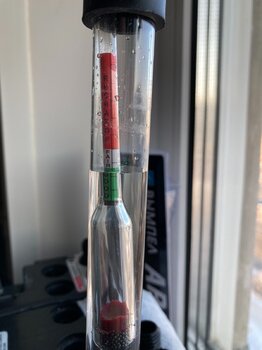

Снял сегодня с утра 12.1 было, отогрел, 12.63 стало. Плотность +-1.25-1.26 во всех банках, в одной ~1.23-1.24.

Хочу погонять BLкой.



Изменено 1 февраля 2022 пользователем JIeXa

[Aleksszlat 8 627]

Только что, JIeXa сказал:

Приветствую.

До скольки вольт безопасно разряжать лампой в 55А?

Режим ДСФ BLка вроде при >11.3 включает.

Снял сегодня с утра 12.1 было, отогрел, 12.63 стало. Хочу погонять BLкой.

А какая t была ?

[kam69 1 292]

3 минуты назад, JIeXa сказал:

Приветствую.

До скольки вольт безопасно разряжать лампой в 55А?

Режим ДСФ BLка вроде при >11.3 включает.

Снял сегодня с утра 12.1 было, отогрел, 12.63 стало. Хочу погонять BLкой.







Сначала бы зарядить его на 1-й или 2-й проге и по ходу помониторить протекание процесса, инструментами, к примеру токовыми клещами, с привязкой ко времени.
