BL1204 - зарядные устройства.



Обзор зарядного устройства:



Еще один обзор данного ЗУ

Большой тест обзор

BL1204 и плотность электролита



Описание:

  Показать содержимое

Компактное, мощное, экономичное, простое и удобное в использовании.
Заряжает все типы свинцово - кислотных АКБ.
Широкий диапазон ёмкостей АКБ. 12В.; 1,2Ач.-85Ач.- заряд, до 120 Ач. - подзаряд и обслуживание.
Автоматическая установка величины зарядного тока.
Ускоренный заряд. (Для диапазона ёмкостей 1,2 - 15 Ач.)
Автоматический учёт изменения внутренних параметров АКБ (внутреннее сопротивление, температура, степень сульфатации и др.) и автоматическая корректировка зарядного тока в процессе заряда.
Автоматическая функция десульфатации (ДСФ). Режим "снежинка" (заряд при повышенном напряжении). Позволяет заряжать холодные АКБ, а также устранять расслоение электролита в глубоко разряженных АКБ.
Хранение заряженного АКБ в буферном режиме.
Устройство снабжено функцией безыскрового подключения и отключения АКБ , что значительно повышает взрывобезопасность при проведении работ по заряду и обслуживанию АКБ.
Предварительная оценка уровня заряда батареи (без подключения к сети).
Устройство содержит встроенный коммутатор выходных проводов, защищающий от переполюсовки при подключении АКБ, короткого замыкания и искрения (отсутствует напряжение на выходных зажимах, если не подключена АКБ).
Устройство защищено от превышения предельной температуры внутри корпуса.
Автоматический перезапуск программы заряда в случае перебоя в питании и срабатывания температурной защиты.





Руководство по эксплуатации:  instrukcija_BL1204.pdfПолучение информации...



Рекомендации производителя по режимам зарядки:

Рекомендация по устранению расслоения электролита свинцово-кислотных АКБ

Рекомендации по использованию и режимы зарядов от производителя BL-1204

Комментарии производителя BL-1204 по режимам работы и восстановлению АКБ

Графики заряда АКБ Веста-ред 60 Ач BL1204 с прошивкой на март 2019

BL-1204 буферный режим с нагрузкой

Восстановление свойств AGM акб реверсивными токами



Фото комплектации и устройства:




Графики:
Осцилограммы работы BL1204 - ИС-X
Осцилограммы работы BL1204 - vladigor

Осцилограммы работы BL1204 - Gen68



Совместная закупка зарядного устройства BL1204:

https://www.oil-club.ru/forum/topic/32566-sovmestnaya-zakupka-zaryadnogo-ustroystva-bl1204/



[Aleksszlat 8 631]

  14.08.2023 в 18:48, prv21 сказал:

любые товарные литиевые батареи идут с модулем управления батарей, battery managment system.

Она не даст элементам выйти из диапазонов безорпрасного использования путем отключния цепи при обнаружении выхода из диапазона на одлном из элементов. Ну и есть еще и ограничени по току и балансировка.

Раскрыть

[torcon 81 579]

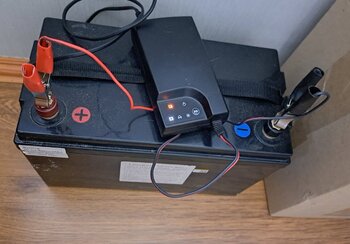

поставил Lifepo4 150ач им заряжаться на простую первую программу, акб дорогой, очкую Славик.



[krufel 1 754]

Не очкуйте, 4 А , кот.выдает БЛка, это пшик для лития такой ёмкости.

И как правильно сказал коллега, Бмс не даст ее перезарядить.

[torcon 81 579]

Через час загорелось Батарея заряжена. Она действительно была немного разряжена, пару раз лодку накачал да пару дней с простеньким эхолотом походил.



Лишь бы она действительно зарядилась, и BL не отрубилась просто обманувшись. А то я в сплав с батареей на неделю собираюсь. Если она подведет то телефон неоткуда заряжать, пешком в Тюмень пойду :))) Сплав по реке 430км.

[prv21 5 287]

  16.08.2023 в 11:36, torcon сказал:

Лишь бы она действительно зарядилась

Раскрыть

Включи вторую программу, она превышает 14,6 вольта, которые по идее дадут 4 lifepo4 элемента и если заряд пойдет дальше, то значит еще пусть постоит и там бмс просто обрубит заряд по превышении напруги. У железофосфата есть такая особенность, что по его напряжению не понять заряжен он на 100% или нет, так что без показаний тока сложно сказать.

[torcon 81 579]

Поставил второй раз заряжать прозаряжал еще полчаса. В общем не понятно немного, способна она его заряжать или так отрубаться будет каждый час.

[krufel 1 754]

БЛка в хранение переходит, когда как бы свинцовый заряжен. А это 13,6в , с такой напругой она твой высокоемкостный литий разряжать на себя будет.

[torcon 81 579]

Вопрос: Подойдет ли зарядное устройство BL1204 для LiFepo4 120Ah?

Ответ:
В вопросе содержится два критерия для рассмотрения:
1. Подойдёт ли для заряда ёмкости 120Ач.
2. Подойдёт ли для заряда акб типа "LiFepo4"

1. Нет никаких "последствий", кроме полного заряда для ёмкостей любого объёма. Устройство может использоваться с акб от 1Ач и выше (без ограничений). Известны случаи заряда акб 200 Ач. Тут вопрос только во времени заряда. Большие ёмкости будут заряжаться долго. Может потребоваться перезапуск устройства, так как в программе есть ограничение времени заряда примерно 36 час.
2. Для заряда акб типа "LiFepo4" устройство может использоваться, если это батарея на "12" Вольт, например, предназначенная для авто или мото. Мы заряжали акб такого типа для мото, модель YLP14. Для неё указано максимальное напряжение заряда 14,6 В. То есть можно использовать первую программу или автоматический режим.
Таким образом ответ на Ваш вопрос складывается такой:
Указанную батарею заряжать можно (проверить у производителя максимальное напряжение заряда). Заряжать может долго, если акб будет полностью разряжена (30 часов). Наполовину разряженную - 15 час.

источник https://vk.com/lb_electro

[torcon 81 579]

То есть лучше заряжать на первой программе и если акб как у меня 150ач то заряжать будет долго. Собственно родная зарядка которая шла с lifepo4 тоже сутки может гонять подсевший наполовину акб. У меня его разрядить полностью вообще никогда не получалось. Ездили на электромоторе, таскал лодку тяжелую.

[prv21 5 287]

  18.08.2023 в 07:38, torcon сказал:

То есть лучше заряжать на первой программе

Раскрыть

Первая программа до 14,4 заряжает, те на 100% она скорее всего не зарядит, тк для 100% надо 14.6.

Изменено 18 августа 2023 пользователем prv21

[m-01 32]

Выбираю З.У. с функцией восстановления заряд-разряд , заинтересовало BL1204, но увидел в сети програмируемое  универсальное,  для всех видов АКБ (Lion, LiPo, LiFe , Pb, NiCd и NiMH)   iMAX B6 и оно тоже имеет режим разряда .  Подскажите имеет ли преимущество BL1204 -4Ач за 3,5к. перед iMAX B6  6Ач. за 1,4к ( цена без БП. но у меня есть в наличии БП 12В 10Ач. и 15,5В 15Ач)

Изменено 18 сентября 2023 пользователем m-01

[m-01 32]

  18.08.2023 в 17:35, prv21 сказал:

для 100% надо 14.6.

Раскрыть

Неоднократно поднимал плотность 1,27-1,28 напряжением 14,4В . Не знаю зачем больше , учили что до 14,4В безопасно для АКБ. Но сейчас народ балуется кипячением , для чего если авто АКБ не стационарна и электролит перемешается при первых 10км поездки ?

[prv21 5 287]

  18.09.2023 в 10:35, m-01 сказал:

Неоднократно поднимал плотность 1,27-1,28 напряжением 14,4В

Раскрыть

1,3 у нового акб щас

  18.09.2023 в 10:35, m-01 сказал:

Но сейчас народ балуется кипячением , для чего если авто АКБ не стационарна и электролит перемешается при первых 10км поездки

Раскрыть

Проверено лично - ни чего не перемешивается

[Itil 71]

У бл нет встроенного алгоритма по разряду.


Есть предложенное поставщиком решение с внешним реле времени и внешней нагрузкой, но процесс подбора и контроля параметров там в большей степени ручной.



По моему мнению - бл позиционируется как решение по поддержанию аккума в здоровом состоянии - в первую очередь.



все остальное с некоторыми извращениями - можно, но с труднопредсказуемым результатом.



Если нужно решение, которое само проводит обсживание (ктц, выравнивание баланса, подъем из «критических» состояний) то это не к нему.

[m-01 32]

  18.09.2023 в 10:37, prv21 сказал:

Проверено лично - ни чего не перемешивается

Раскрыть

Проверино лично с 1,26 после "тряски"  АКБ плотность поднимается до 1,27-1,28
