Смазки для триподов на замену оригинальным смазкам

[tesloil 3 963]

Смазки для триподов  на замену оригинальным смазкам



В данной теме обсуждаются смазки общего назначения и афтермаркетные смазки , по своим  параметрам и   качеству   полностью   пригодные    для замены   оригинальных   специальных  смазок  в шарнирах типа "трипод" ( tripod ) легковых авто и микроавтобусов , в случае возникшей необходимости ( разрыв пыльника , чрезмерный износ / разрушение шарнира , по пробегу )  и способные обеспечить  узлу расчетный  ресурс , предусмотренный изготовителем шарнира  .



 А. Минеральные смазки на полимочевинном загустителе :

- Сhevron Black Pearl EP2 , 0,4 kg , [p/n 254591642 , 023968694616] от -20 до +160 С ,

- Bardahl Poly S2 , 0,4 kg , [p/n 1700] , от -30 до +170 С .

- Mobil Polyrex EM , 0,4 kg . [p/n 154411 , 145903 , 153561] от -29 до +170 С ,

- Ruseff Tripod Joint Grease 200ml p/n 16827N от -40С до 180С -  практического опыта применения нет

- Slipkote Polyurea MP2 , 0,4 kg ,  [p/n 42103] от -40 до +230 С по техпаспорту ( реально от -30 до +170 С ),

- Shell Gadus S3 T220 , 0,4 кг , [p/n 550028179] , от -25 до +150 С ,

- Aimol Greasetech Polyurea EP2 , 0,4 kg , [p/n 54002] от -20 до +190 С ,

- Total Altis MV2 , 0,4 kg , [p/n 160821] от -25 до +180 С ,

- Total Altis EM2 , 0,4 kg , [p/n 160830] от - 20 до +180 С ,

- Tutela Star 325 , 125 ml , [p/n 18401813] от - 20 до +180 С ( с органомолибденом ),

- Bechem Berutox FE 18 EP,  0,4 kg , от - 20 до +140 С.



Б. Минеральные смазки на литиевом комплексе :

- Addinol Hightemp EK2 , 0,4 kg , [p/n 4014766601520] , от - 30 до +150 С ,

- Castrol LMX Li Komplexfett 2 , 0,4 kg , [p/n 15035A] , 0,3 kg , p/n 125270 , от -30 до +150 С ,

- Total Multis Complex EP2 , 0,4 kg , [p/n 160816] , от -20 до + 160 С ,

- Fuchs Renolit LX-PEP 2 , 0,4 kg , [p/n 600395285] , от - 30 до + 150 С ,

- Sumico JG150-YM , 150 g , [p/n 263705] , от - 20 до + 200 С ( с органомолибденом ) ,

- Gunk/ Liquid Wrench Extreme Pressure Red grease , 0,4 kg , [p/n GR016] , от -40  до +162 С по техпаспорту ( реально от -25 до + 162 С ) ,

- Meguin Lithium Komplexfett LX2P , 0,4 kg , [p/n 8645] , от -25 до + 160 С ,

- Kendall L-427 Super Blu Grease , 0,4 kg , [p/n 1073835] , от - 23 до + 177 С.



B. Смазки на минерально/синтетической основе с улучшенными низкотемпературными свойствами :

- Chevron Ulti-Plex synthetic EP 1,5 grease , 0,4 kg , [p/n 250188642] , от - 50 до + 200 С ,  Li-complex ,

- Total Altis SH2 , 0,4 kg , [p/n 160825] от -40 до +180 C , поликарбамидный загуститель ,

- Red Line CV2 , 0,4 kg , [p/n 80402] , от - 70 до +230 С ( с органомолибденом ) , Ca-Sulphonate complex ,

- Shell Gadus S5 V100 2 , 0,4 kg , [p/n 550028194 , 550050928 , 5011987185791] , от - 50 до + 150 С , Li-complex, смазка с ep/aw добавками и специальным модификатором трения

- Mobilith SHC 100 , 0,4 kg , [p/n 154527] , от - 40 до + 150 С , Li-complex ,

- Mobilith SHC 220 , 0,4 kg , [p/n 154097] , от - 40 до + 150 С , Li-Complex ,

- Petro-Canada Precision synthetic EP 1 . 0,4 kg , [p/n PSC30] , от - 45 до + 170 С , Li-complex ,

- Phillips 66 Polytac EP 2 , 0,397 kg, [p/n 1074289], от -34 до +163 C , поликарбамидный загуститель ,

- VMPAUTO Шрус Триподный ,  [90 мл. p/n 1807],  [200 мл, p/n 1817] от -40 до +160 C ,

- ТОМФЛОН ПМ 170В , от - 40 до + 170 С , поликарбамидный загуститель .



Полезные ссылки:

Таблица химической стойкости резин и эластомеров NBR, HNBR, CR, ACM, VMQ, FVMQ, FPM, FFPM, AU, EPDM, PTFE



"Твердые добавки для шарниров типа трипод - противопоказаны"

Изменено 11 декабря 2024 пользователем SL1

[Андреас 1 109]

  28.12.2023 в 15:10, OilBardahl сказал:

1 003р ее ррц, у других она 1012р.

Да конечно, в магазине она тоже имеется.



Раскрыть

  Показать содержимое

можете ценник сфотографировать , если вам не сложно либо   цифрой напишите.?



Изменено 29 декабря 2023 пользователем Андреас

[14mikle 55]

по 730 рублей уже Bardahl Poly S2

[Андреас 1 109]

  30.12.2023 в 02:48, 14mikle сказал:

по 730 рублей уже Bardahl Poly S2

Раскрыть

1) у официалов в рознице, на прилавке  или  в интернет магазинах?

2)- с чем связано такое падение цены на смазку произведенную в ЕС?



Изменено 30 декабря 2023 пользователем Андреас

[Bozon 746]

  30.12.2023 в 05:20, Андреас сказал:

1) у официалов в рознице, на прилавке  или  в интернет магазинах?

Раскрыть



У официалов на Озоне. Начинали вчера с 1300 р.



Смазка Bardahl POLY S2 400 гр

[masterjest666 40]

Подскажите, интересует смазка во внутренний шрус, трипоид. Также и во внешний..

Имеется у меня 1. Total Ceran XS80 NLGI 1.5, 2. Petronas Tutela Star 700 NLGI 0-1, 3. Sumico 263705 (красная гофра) и 4. Sumico 263805 (Черная гофра), есть и 5. Castrol Tribol GR-4020/220-2 PD, но думаю, что ее туда не надо.



В принципе , сумико красную в трипоид , а черную в наружный шрус - норм, но вопрос по температуре. Помнится, кто-то говорил, что там низкотемпературная не очень. По погоде у нас -30 и -35 бывает, но кратковременно, а так в среднем -8 - -20

[tesloil 3 963]

Делюсь сомнениями - на фото с озона с изображением смазки Bardahl poly s2 крупным планом явно видны тянущиеся нити / волокна . Оригинальной эталонной смазки Bardahl Poly S2 в моем арсенале не оказалось , сранить не с чем , но внимательно "поковырял" все свои полимочевинные смазки от производителей ExxonMobil , Chevron , Total , Huskey/Slipkote , Shell , Magnalube , Kyodo Yushi .....ни у одной из них тянущихся волокон нет и в помине ...Тесктура у всех - однородная маслянистая без признаков волокон ( это особенность полимочевинных смазок ) , которые явно видны на фото смазки Бардаль с озона ...Текстура - важное свойство пластичной смазки , по которому  можно иногда определить ее подлинность . . Это просто информация к размышлению .

[Андреас 1 109]

  30.12.2023 в 09:11, tesloil сказал:

Делюсь сомнениями - на фото с озона с изображением смазки Bardahl poly s2 крупным планом явно видны тянущиеся нити / волокна . Оригинальной эталонной смазки Bardahl Poly S2 в моем арсенале не оказалось , сранить не с чем , но внимательно "поковырял" все свои полимочевинные смазки от производителей ExxonMobil , Chevron , Total , Huskey/Slipkote , Shell , Magnalube , Kyodo Yushi .....ни у одной из них тянущихся волокон нет и в помине ...Тесктура у всех - однородная маслянистая без признаков волокон ( это особенность полимочевинных смазок ) , которые явно видны на фото смазки Бардаль с озона ...Текстура - важное свойство пластичной смазки , по которому  можно иногда определить ее подлинность . . Это просто информация к размышлению .

Раскрыть

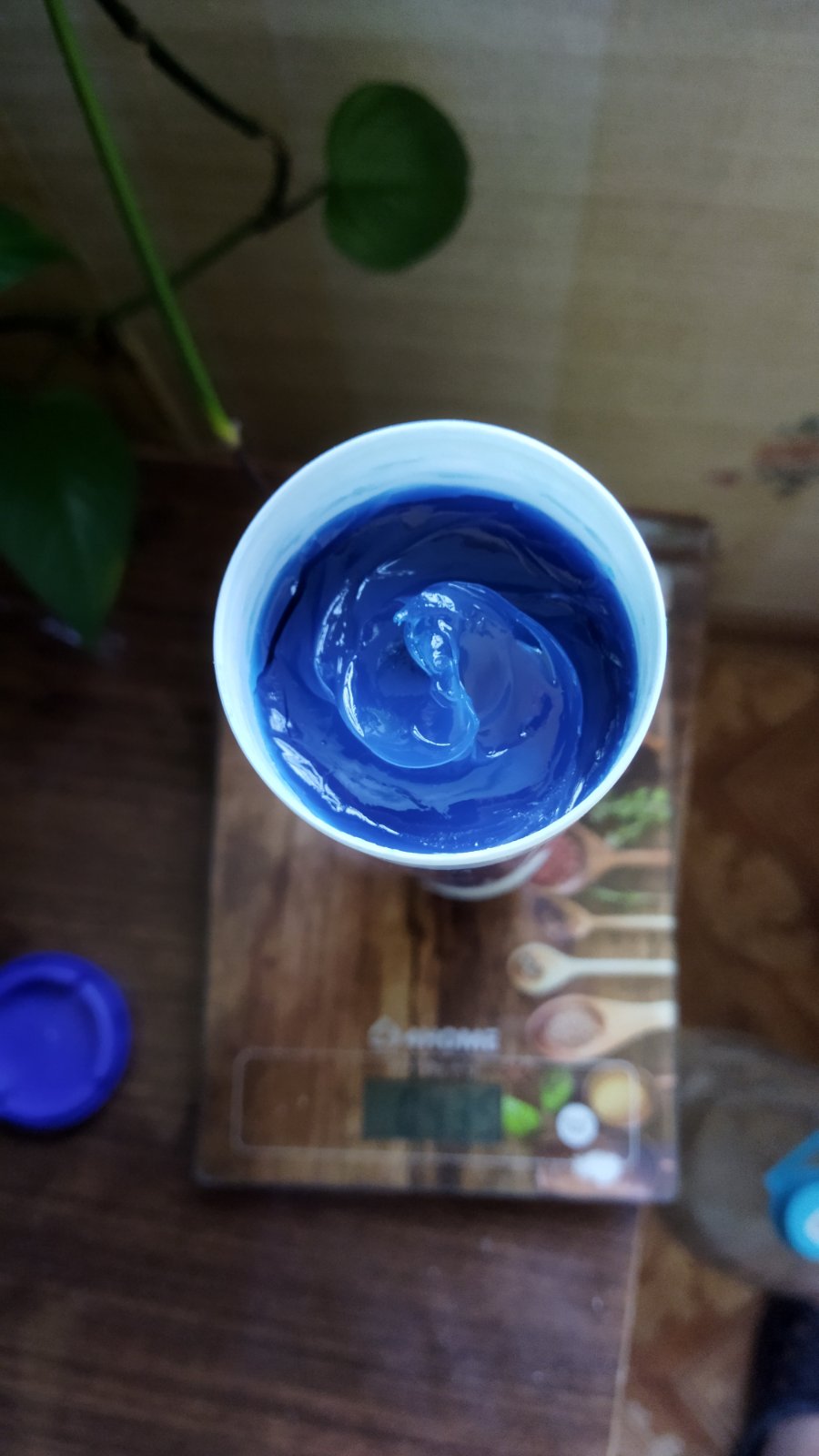

я уже приводил некоторые фото аргументы схожести по цвету, текстуре и консистенции Bardahl poly s2 с МС PLM 100-2/3 по такому признаку- причем у них очень похожая и слишком мягкая тянущиеся текстура.  Были бы у меня в наличие обе смазки мог бы их более подробно сравнить, еще и по запаху.

Подобное я незамичал ни у одной   из полимочевинных смазок NLGI 2, ExxonMobil , Chevron, но замечал у более жидких чем 2(которые сам разбавлял)- там данный эффект уже был более явным.

 ИМХО- бардаль  имеет димочевинный загуститель, то есть более простой чем у мобила или шеврона.

Shell Gadus S3 T220 2- так же имеет димочевинный загуститель и так же имеет коричневый цвет смазки.

это шелл Shell Gadus S3 T220 2- текстура примерно похожая что у бардаля ,что у вмп.

https://www.ozon.ru/product/smazka-shell-gadus-s3-t220-2-400-g-147788406/reviews/?reviewsVariantMode=2

 также: Shell Gadus S3 T100 2- тоже светлокоричневая диурея.





 Как видим все три смазки имею обильное маслоотделение на поверхности смазки.

тип загустителя, фактура, цвет и тянучесть-  совпадают и при этом все имеют  отличную прокачиваемость- скорее всего рецептура там максимально похожие.

Изменено 30 декабря 2023 пользователем Андреас

[Андреас 1 109]

Вот тут подробно разобраны основные отличия полимочевинных и димочевинных загустителей а также их характеристи и качества как положительные так и отрицательные.

Полимочевина:

  Показать содержимое

Известно, что пластичные смазки, содержащие в качестве загустителя полимочевину, обладают хорошей антиокислительной и механической стабильностью, устойчивостью к воде, к химически агрессивным средам, сохраняют смазывающие свойства при длительной работе при температурах от -70 °C до 260 °C [4].
Долговечность полимочевинных смазок в сравнении с мыльными обусловливается их беззольностью, тогда как в мыльных смазках металл,присутствующий в загустителе, может катализировать процессы окисления и тем самым уменьшать срок жизни смазки при высоких температурах. Причина хорошей работоспособности полимочевинных смазок при высоких температурах может объясняться свойством полимочевины упрочняться с увеличением температуры, тогда как мыльная основа смазки, как правило, с ростом температуры размягчается. Это уникальное свойство может увеличить срок жизни подшипника. Еще одним важным преимуществом над мыльными смазками является тот факт, что в молекулярной структуре полимочевинных смазок преобладают водородные связи, в то время как в мыльных смазках образование связей обусловлено более слабыми силами Ван-дер-Ваальса. Это обеспечивает полимочевинным смазкам лучшую стабильность структуры при повышенных температурах.
Однако без добавок (присадок и наполнителей) полимочевинные см



Димочевина:

  Показать содержимое

На основе данных, полученных авторами ранее, можно сделать вывод, что чем больше концентрация загустителя, тем выше прочность и способность смазки удерживать масло. Кроме этого увеличивается температура каплепадения и повышается водостойкость образцов смазок. Но применение большего количества загустителя влечет за
собой увеличение себестоимости продукта. Концентрация загустителя была выбрана 20 % масс.



Структурный каркас смазок, полученных загущением нефтяных масел димочевиной, состоит из тонких переплетенных волокон. С увеличением в масле содержания полициклических углеводородов создаются короткие волокна
загустителя с небольшим отношением длины к диаметру, что и обусловливает ухудшение загущающей способности димочевины [2].
Необходимо отметить, что противозадирные и противоизносные свойства димочевинных смазок улучшаются с увеличением содержания в
их дисперсионной среде полициклических ароматических углеводородов (до 1% масс.)

Димочевина и полимочевина..pdfПолучение информации...

Димочевина: хуже колойдная стабильность, при одинаковой концентрации в  готовой смазке, из -за более слабой загущающей способности, по сравнению с полимочевинным загустителем.

Так же при увеличении концентрации загустителя смазка выходит сильно дороже,  чем при использовании полимочевинного загустителя по себистоимости.

 Но в целом производство полимочевины  в отличие от димочевины более сложное и трудоемкое и требует многоступенчатые  технологичные процессы по сравнению с производством димочевин.

И текстура как видим у полимочевин более гелееобразная это обусловленно  иными характеристиками самого каркаса и в молекулярной структуре полимочевинных смазок преобладают водородные связи.



Димочевина -  менее технологичная и менее затратная по сравнению с полимочевинами.

 Волокнистость димочевин обусловленна: Структурный каркас смазок, полученных загущением нефтяных масел димочевиной, состоит из тонких переплетенных волокон. С увеличением в масле содержания полициклических углеводородов создаются короткие волокна



Важно понимать цветовой красительный пигмент в данных смазках: водонерастворим  и так же является важным компонентом по повышению трибологических, антиокислительных свойств  смазок на данных типах загустителя.

Распространены как правило 4 типа красителя  в качестве добавок:

‒ желтая, б ‒ коричневая, в ‒ красная, г ‒ синяя

Fig. Poly urea lubricants with different pigments: а ‒ yellow, б ‒ brown, в ‒ red, г ‒ blue



Теперь понятно надеюсь стало откуда у димочевин такая сильная волокнистость и повышенное маслоотделение, при этом сама смазка более мягкая и лучше прокачивается  по сравнению с полимочевиной в одной консистенции.

Изменено 30 декабря 2023 пользователем Андреас

[tesloil 3 963]

Еще раз обращу внимание - среди полимочевинных и димочевинных смазок общепромышленного назначения , которые были доступны к распространению на территории РФ ( и те , которые пока остались ) , нет ни одной смазки , чью текстуру сам производитель смазки оценивает в техдоках , как волокнистую . В том числе не являются волокнистыми , ни Shell Gadus S3T220 , ни Chevron SRI , ни все остальные ....На фото же смазки , названной на озоне "Bardahl Poly S2" видны отчетливо достаточно длинные тянущиеся волокна . Такая текстура характерна для металл-мыльных смазок , но не поли- и димочевинных. Количество загустителя в мочевинных смазках также не делает структуру волокнистой . Она остается "гладко/однородной / маслянистой ...Все это указано в технических доках на эти смазки .

[OilBardahl 125]

  28.12.2023 в 09:19, Bozon сказал:



А теперь у OIL BARDAHL немного дешевле, чем у Parterra!

Работает обратная связь и конкуренция тоже!

Раскрыть

Работает озон со своими скидками)

[OilBardahl 125]

  28.12.2023 в 10:35, SL1 сказал:

В масляной теме все давно перетерто. Bardahl это несколько независимых компаний под одним брендом, как и Gulf, например и др. После развала основной компании создались несколько новых, которые поделили рынки сбыта, почти все, СССР в этот раздел не вошел. У нас работают 2 бардаля, европейский и азиатский. Последний недавно сменил хозяев на сингапурцев.

Раскрыть

Попрошу не писать неправду, если вы не знаете как на самом деле. Компания SADAPS далеко не независимая и в состав акционеров входит головная Bardahl.



Основная компания никуда не распадалась, это обычный путь развития компании. Заводы есть также в мексике(50% у Repsol), Бразилии и других странах.

В РФ представлены два завода SADAPS Bardahl Франция с площадками в Бельгии и во Франции и Maroil Италия.



Азиатский Бардаль пытались производить для азиатского рынка на заводе в сингапуре по лицензии, но после того как они вышли в РФ производство на этом заводе закрыли и больше нет азиатского Бардаля.





  28.12.2023 в 09:49, Андреас сказал:

Глянул тут BARDAHL POLY S2, 1700 на озоне и что то совсем приуныл...

Что то я сомневаться стал в том что  данный новодел, имеет родство с той смазкой которая  варится в США ,Италии или Франции.

Производство Bardahl (Бардаль). Европейское отделение Bardahl представляет собой два предприятия: SADAPS Bardahl (Франция, Бельгия) и Maroil Bardahl (Италия

Даже непонятно кто там у кого списывает.



Сильно он мне напоминает по текстуре и маслянистому виду МС PLM 100-2/3- может это совпадение??

Прямо очень похожие смазки- и у обоих поверхность смазки смазана обильно отделившимся маслом ,  цвет, текстура и то как тянется смазка- очень похожи.

 и обе примерно одинаково тянутся. Причем они очень мягкие- на NLGI 2- слабо верится- скорее всего там у обоих по 1.5

по штрих коду страна бьется страна изготовления: Польша. ( это та что продается на озоне) На сайте Бардаль нет ни слова про завод расположеный в польше.



https://www.ozon.ru/product/smazka-bardahl-poly-s2-400-gr-469991897/reviews/?reviewVuuid=018292d5-3d48-8738-52fd-a352194c09bf&itemId=469991897&reviewsVariantMode=2





Раскрыть

Никто ни у кого не списывает. Смазки изготавливаются во франции. По штрихкоду бьется франция, тк сама компания зарегистрирована во Франции и имеет два завода во Франции и в Бельгии. Данная компания производит всю автохимию для OEM PSA Group(Peugeout, Citroen).



Данная смазка в США никогда не производилась, поэтому не понятно какое родство вы ищете.



[Андреас 1 109]

  30.12.2023 в 12:01, tesloil сказал:

Еще раз обращу внимание - среди полимочевинных и димочевинных смазок общепромышленного назначения , которые были доступны к распространению на территории РФ ( и те , которые пока остались ) , нет ни одной смазки , чью текстуру сам производитель смазки оценивает в техдоках , как волокнистую . В том числе не являются волокнистыми , ни Shell Gadus S3T220 , ни Chevron SRI , ни все остальные ....На фото же смазки , названной на озоне "Bardahl Poly S2" видны отчетливо достаточно длинные тянущиеся волокна . Такая текстура характерна для металл-мыльных смазок , но не поли- и димочевинных. Количество загустителя в мочевинных смазках также не делает структуру волокнистой . Она остается "гладко/однородной / маслянистой ...Все это указано в технических доках на эти смазки .

Раскрыть

 Полимочевина/полимочевинный комплекс:

Chevron SRI - Polyurea    (гелеобразная текстура)

тексако SRI Grease NLGI 2 - Полиуретан  (гелеобразная текстура)

Chevron Black Pearl Grease EP - полимочевинный комплекс.

 Mobil Polyrex™ EM - Полимочевина ( Усовершенствованный состав загустителя) (гелеобразная текстура)

SKF LGHP 2 — это пластичная смазка высшего качества на основе  (гелеобразная текстура)

минерального масла с полимочевинным загустителем.



?????

МС PLM 100-2/3- полимочевина- но скорее всего это димочевина ибо она заметно мягче смазок на полимочевине и у нее конское маслоотделение- характерное для димочевин. и она волокнистая.

bardahl poly s2- полимочевина- но и она очень мягкая и тянучая и маслоотделение.- нехарактерное для полимочевин



Димочевина:

Shell Gadus S3 T100 2- тоже светлокоричневая диурея. консистенция мягкая маслоотделение  незначительное присутсвует  на поверхности смазки.

Shell Gadus S3 T220 2-  светлокоричневая диурея .текстура примерно похожая что у бардаля ,что у вмп  консистенция мягкая маслоотделение  незначительное присутсвует  на поверхности смазки.

все данные взяты из техдоков

 у вмп нету 2-3 ступенчатых реакторов и сопуствующее оборудование для производства полимочевинны или полимочевинного комплекса- чисто физически- так что  на счет полимочевины- там скорее всего  вранье.

 Сомневающиеся откройте патент фукса и посмотрите весь цикл производства полимочевины- и вы поймете что ее на коленки невозможно с варить или в одном катле из под лития.

там сам цикл сложнее и затратнее.



Изменено 30 декабря 2023 пользователем Андреас

[OilBardahl 125]

  30.12.2023 в 09:11, tesloil сказал:

Делюсь сомнениями - на фото с озона с изображением смазки Bardahl poly s2 крупным планом явно видны тянущиеся нити / волокна . Оригинальной эталонной смазки Bardahl Poly S2 в моем арсенале не оказалось , сранить не с чем , но внимательно "поковырял" все свои полимочевинные смазки от производителей ExxonMobil , Chevron , Total , Huskey/Slipkote , Shell , Magnalube , Kyodo Yushi .....ни у одной из них тянущихся волокон нет и в помине ...Тесктура у всех - однородная маслянистая без признаков волокон ( это особенность полимочевинных смазок ) , которые явно видны на фото смазки Бардаль с озона ...Текстура - важное свойство пластичной смазки , по которому  можно иногда определить ее подлинность . . Это просто информация к размышлению .

Раскрыть

Ох)) Удивляют поиски какого-то подвоха от производителя, я понимаю что этому предшествовало много обмана со стороны других производителей, но завод является OEM поставщиком и Описание продукта на этикетке всегда соответствует содержимому внутри.

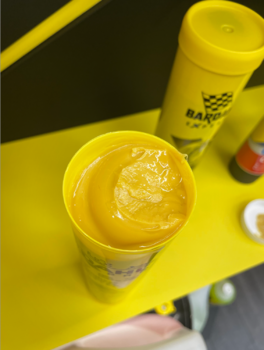

Вот вам фото смазки из магазина. Она такая же как в озоне.



[Андреас 1 109]

  30.12.2023 в 12:56, OilBardahl сказал:

Ох)) Удивляют поиски какого-то подвоха от производителя, я понимаю что этому предшествовало много обмана со стороны других производителей, но завод является OEM поставщиком и Описание продукта на этикетке всегда соответствует содержимому внутри.

Вот вам фото смазки из магазина. Она такая же как в озоне.



Раскрыть

благодарю Вас за фото - это я и имел ввиду под маслоотделением на поверхности туб:

у шелла на диурее- также примерно на поверхности присутсвует масло.

Но при этом комплексы и полимочевины от мобила, шеврон а и СКФ- сухие хоть и прозрачные как мармеладка.

 у самого 2 тубы жемчужины, мобила

и вмп- к слову я ее купил через 3 месяца а текла пипец.

 откройте техдоки и почитайте свойства и недостатки полимочевин и димочевин- думаю там даже слепой увидит разницу ...



полимочевинка упругая и гладка поверхность и сухая- прозрачная на просвет....

димочевинка- мягкая как крем и мокрая поверхность  и более мутная на просвет менее прозрачная.

Полирекс когда ножом режешь он кусочками отрезается и смазка на ножь не наволакивается и не тянется - будто откусываешь от желе или холодца.

 поверхность покрыта трещиной и он к стенкам не липнет а отделяется единой массой. при перевороте не стекает а перемещается единым комком.





  Показать содержимое



Изменено 30 декабря 2023 пользователем Андреас

[Vasek555 6 223]

tesloil Сомнения пошли откуда закрались? Только из за волокнистости структуры? Просто до санкций эту смазку ты рекомендовал  сам лично и не было сомнений в надёжности производителя...
