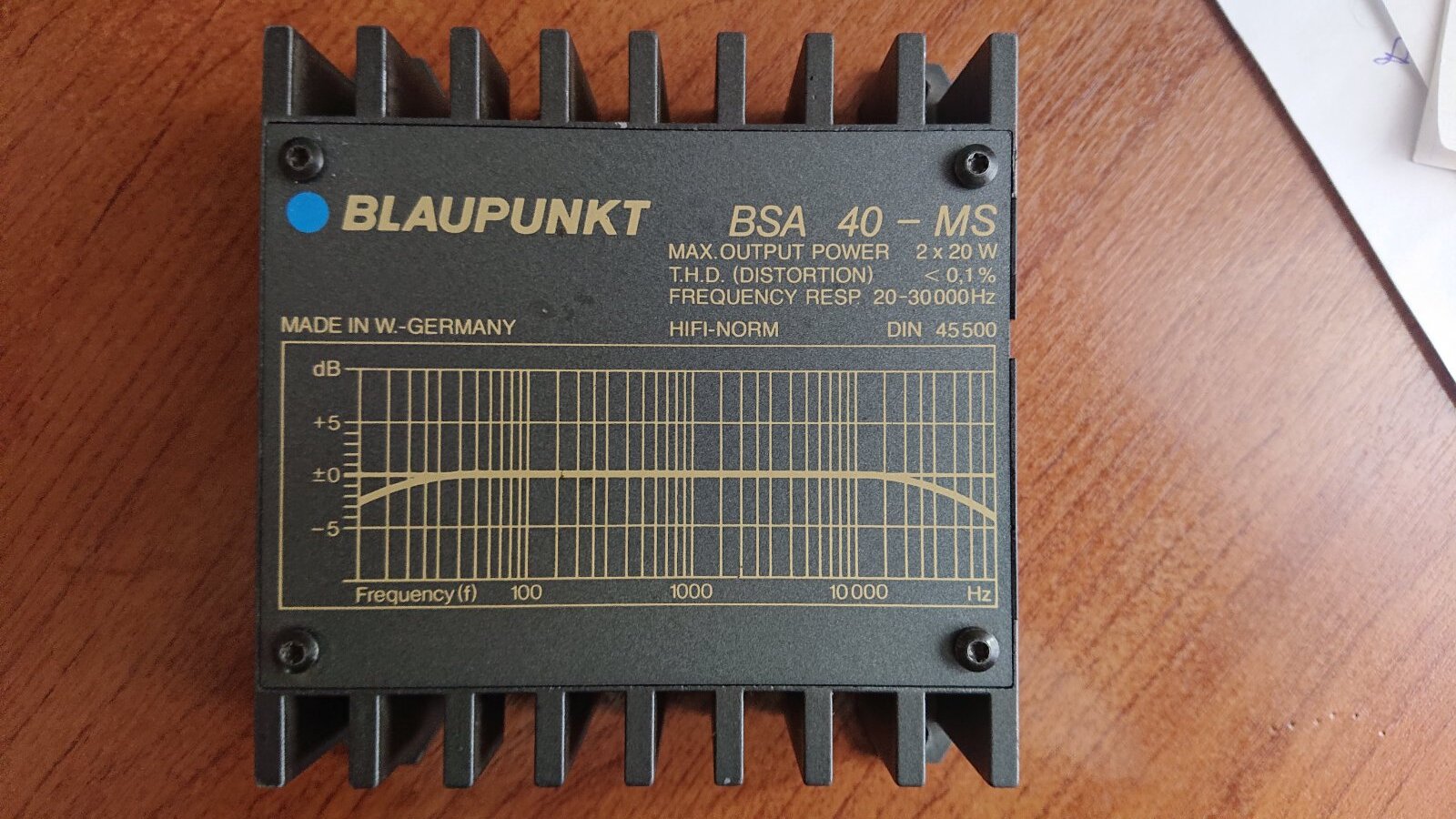

Может есть спецы? Подарили усилитель blaupunkt bsa 40-ms, снятый с какого то старого авто. Хочу внедрить его в газель. Подскажите что и как подключается.

[Грин 203]

В комплекте есть разъёмы

[advert2 2 365]

8 часов назад, Грин сказал:

Подскажите что и как подключается.

Из проводов у Вас только выходы на акустику 2шт и кабель на вход преда с непонятной распиновкой. По панели подключения все понятно, у уся есть высоковольтный вход (с динамиков), тогда уже с линейных выходов кабель не нужен (на пред).

Изменено 24 мая 2022 пользователем advert2

[Грин 203]

Это я видел, но мне не понятно где вход куда подключать магнитолу. Тут есть какой то pre input и sp inputs к которому из них подключать магнитолу?

[advert2 2 365]

1 час назад, Грин сказал:

но мне не понятно где вход куда подключать магнитолу.

Если у магнитолы есть линейный выход RCA разъемы, то конечно на линейный вход усилителя (круглый разъем), но надо знать распайку того кабеля что у Вас есть.

Есть альтернатива, брать сигнал сразу с динамиков (SP inputs), тогда имеющийся кабель не нужен, нужны провода от динамиков.

1 час назад, Грин сказал:

Тут есть какой то pre input и sp inputs к которому из них подключать магнитолу?

Разница между ними, что на первый идет сигнал с предусилителя магнитолы (Ваш усилитель оконечный), а во втором случае сигнал идет с оконечного магнитолы (динамиков, со всеми помехами, гармониками, искажениями, в высоковольтном виде)

Подрисовал как мог ))

Изменено 24 мая 2022 пользователем advert2

[Грин 203]

Ооо, премного благодарен! Теперь понятно, буду пробовать.

На счет кабеля, в разъёме усилителя задействованы 4 контакта, так же как на схеме (схема только от bsa-80, но вроде бы похожа)

Кабель прозванивал, распаян странно. В нём 6 проводов и экран, один провод ни запаян ни куда, один провод запаян к центральному контакту и 4 провода запаяны на одни и те же три контакта (по схеме 5, 2, 3).

[Грин 203]

Разобрал разъём, там какая то шляпа.

[advert2 2 365]



1 час назад, Грин сказал:

Кабель прозванивал, распаян странно. В нём 6 проводов и экран

Кабель скорее всего стандартный, под 4 канала + по схеме Remote (управление вкл/выкл уся) и Common (общий).



1 час назад, Грин сказал:

один провод запаян к центральному контакту

Судя по Вашей схеме это управление вкл/выкл.



1 час назад, Грин сказал:

и 4 провода запаяны на одни и те же три контакта (по схеме 5, 2, 3).

По Вашей же схеме, 5 - это R.CH (правый канал), 3- это L.CH (левый канал), 2 - это их общий минус.

4 контакта - это опять же скорее всего 4 канала (4 плюса, сведенные мостом к 2 плюсам) и их минуса на общий минус (кабели то коаксиалы), итого 3 контакта.

Я бы на вашем месте открыл усилитель, посмотрел внимательно какие контакты используются, сверил со схемой, подкл к нему питание и акустику и попробал подключить к магнитоле т.к с высокой долей вероятности, у Вас схема подключения 5R+3L+2GRD +8 Remote итого 4 провода.



1 час назад, Грин сказал:

Разобрал разъём, там какая то шляпа.

Ничего не понятно, но запаять сможете как хотите.

Изменено 24 мая 2022 пользователем advert2

[Грин 203]

Где то внутри в оболочке сделали скрутку. С одного конца провода обычные , а у разьёма выходят 4 коаксиальных.

Белый, зелёный, жёлтый, коричневый закорочены где то внутри кабеля. И это всё очень похоже заводское.



 Вот используемые контакты. Подключать буду пробовать, только очень боязно что нибудь спалить,.

[advert2 2 365]

34 минуты назад, Грин сказал:

Где то внутри в оболочке сделали скрутку. С одного конца провода обычные, а у разьёма выходят 4 коаксиальных

Я бы отрезал все это, и к уже готовому кабелю с RCA контактами запаял DIN

41 минуту назад, Грин сказал:

Белый, зелёный, жёлтый, коричневый закорочены где то внутри кабеля. И это всё очень похоже заводское

Да кабель скорее всего под свою Blaupunkt магнитолу, поэтому смысла разбираться с ним нет.

42 минуты назад, Грин сказал:

Вот используемые контакты. Подключать буду пробовать, только очень боязно что нибудь спалить,.

Да спалить навряд ли. Центральный контакт не трогайте, он по схеме Remote, управляется подачей +12В

В линейном выходе напряжение ~2В. Просто вставьте в эти 3 контакта оголенные концы (скрепку порезанную) и потрогайте руками за + и -, если будет щелкать в динамиках то ОК. Так поймете где у них общий минус и лев/прав канал.

[Грин 203]

advert2 огромное благодарю!!! Всё подключил и все работает! Видно не зря мне его подарили, правый канал хрипит здорово. Пальцем касаюсь выходной микросхемы и одного из кондёров скрип пропадает, замена кондёров не помогла.

[advert2 2 365]

2 часа назад, Грин сказал:

advert2 огромное благодарю!!! Всё подключил и все работает!

Пожалуйста!

2 часа назад, Грин сказал:

Пальцем касаюсь выходной микросхемы и одного из кондёров скрип пропадает, замена кондёров не помогла.

Ему ужо скоро 40 лет и трудился в авто, пайка со временем имеет св-во трескаться. Посмотрите плату под лупой, а лучше пропаяйте что сможете, вполне может помочь.

[Грин 203]

Пропаял всё подозрительное и не очень. При более тщательным пальпировании )) выяснил, треск пропадает при касании 6 и 8 ноги микросхемы tda2005. В общем заказал этих микросхем пару штук с Китая, по цене 23 рэ за штуку, буду развлекаться дальше.)
