Смазка для подшипников с частотой вращения выше 15000об/мин.

[lzsound 2 170]

Маленькие подшипники в двигателе "строительного" пылесоса. Сепаратор объемный пластиковый. Подшипники норм, но надо мыть и мазать. Обороты там около 20тыс.

Есть что нибудь такое чтоб с поисками не замарачиваться?

[psnsergey 356]

В букварях производителей подшипников для скоростного фактора 300-400+ тысяч и существенного нагрева (а такая скорость и сама по себе греет подшипник) рекомендуются смазки консистенции NLGI 3. Но найти смазку такой консистенции и рабочей вязкости 4-5 сСт при 100 °C (при 40 °C это около 25-30 сСт для ПАО или эфиров) мне не удалось ни одной...



Либо рекомендации устарели с ростом герметичности подшипников (но как раз для "самостийной" смазки подшипников это имеет немного значения - при снятии крышки уплотнение в той или иной мере повреждается, мало кто заморачивается с термоклеем) и термомеханической стабильности смазок на новых типах загустителей. Либо всё-таки что-то такое есть, но, увы, не в рознице...

Изменено 11 ноября 2019 пользователем psnsergey

[Screwdriver78 2 485]

3 часа назад, psnsergey сказал:

А вот найти смазку такой консистенции и рабочей вязкости 4-5 сСт (при 100 °C, т.е. при 40 °C это будет около 25-30 сСт для ПАО или эфиров) мне не удалось вообще ни одной...

Molycote BG-20 при 40 градусах 55 сСт. Консистенция честная 3. Ближе всего к требуемому.

[D'AVerk 639]

1 час назад, Screwdriver78 сказал:

Molycote BG-20 при 40 градусах 55 сСт. Консистенция честная 3.



5 часов назад, psnsergey сказал:

но, увы, не в рознице...



[D'AVerk 639]

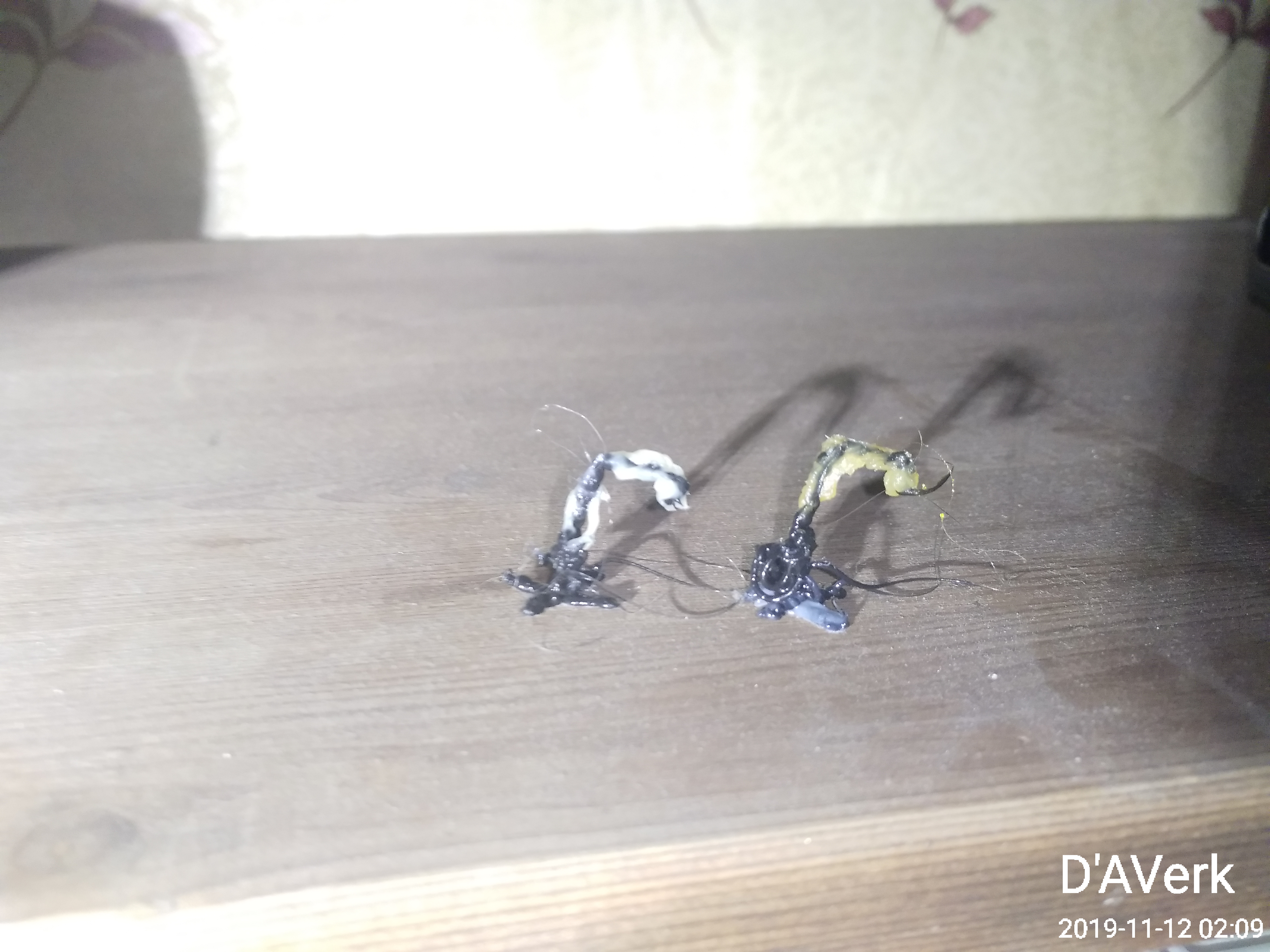

Screwdriver78 Кстати, я тут озаботился тем, что эстеры в моликоте по идее к большому количеству разных пластиков агрессивны. А то была мысль им кое-что смазать (электрокорректор фар, пластиковые шестерни). Не придумал ничего более умного, чем взять, например PLA пластик обмазать (это же тоже биополиэфиры, а как нам подсказывает практика, они должны от полиэфиров и страдать). Сделал 3д ручкой виселицы... обмазал одну моликотом, другую тефтелей.

Но блин либо этот PLA полиэфир моликота не берет, то-ли опыт надо проводить дольше и в других условиях... не размягчается вроде как пластик.... Хотя он же зараза может мягчеть тонким слоем по поверхности (что срежет зубья шестерням)...



[Screwdriver78 2 485]

6 часов назад, D'AVerk сказал:

Не придумал ничего более умного, чем взять, например PLA пластик обмазать

Да ну, так за несколько дней в нормальных условиях ничего не заметить.

Тут надо бы взять литую деталь с блестящей поверхностью, сделать мазок, и ну хотя бы на батарею. А через неделю стереть смазку и в отраженном свете посмотреть, не стала ли поверхность в этом месте матовой. Если стала - значит, поджирает.

[Screwdriver78 2 485]

D'AVerk - BG-20 в рознице, он же не в 18-кг бочках. Просто это такая, особая розница. Но формально он есть, и он в рознице.

Изменено 12 ноября 2019 пользователем Screwdriver78

[D'AVerk 639]

Screwdriver78 так я так понимаю прямого жора не будет. Просто поверхностный слой пластика размягчится, что в случае например шестерен приведет к их износу и срезанию по кончику.

[psnsergey 356]

8 часов назад, Screwdriver78 сказал:

BG-20 при 40 градусах 55 сСт.

Не пойдет:

12 часов назад, psnsergey сказал:

рабочей вязкости 4-5 сСт при 100 °C (при 40 °C это около 25-30 сСт для ПАО или эфиров)



[SL1 5 149]

psnsergey А что, Renolit S2 не подходит по температуре или по совместимости? Он до 1.200.000

[Screwdriver78 2 485]

54 минуты назад, psnsergey сказал:

Не пойдет:



Ну при выборе между ничем и 55сСт очевидно что разумно выбрать 55сСт.

[D'AVerk 639]

54 минуты назад, psnsergey сказал:

Не пойдет:

Обоснуй. В паспорте до 650к скоростной фактор, и высокотемпературная работа вплоть до 180гр. Причем честная, там полиэфир, он медленно окисляется при таких температурах.

Но не нравится моликот, берем аймол бариевый

[Screwdriver78 2 485]

1 час назад, D'AVerk сказал:

Screwdriver78 так я так понимаю прямого жора не будет. Просто поверхностный слой пластика размягчится, что в случае например шестерен приведет к их износу и срезанию по кончику.

Ну тут просто вопрос во времени воздействия. За день размягчится микрон, за год - 200 микрон. Года за три поверхность начнет сыпаться по трещинам...

[psnsergey 356]

56 минут назад, SL1 сказал:

Renolit S2 не подходит

NLGI 1-2. Увы. В новые подшипники с хорошими новыми уплотнениями на заводе - Йес! Но...

[psnsergey 356]

11 минут назад, D'AVerk сказал:

В паспорте до 650к скоростной фактор

На пределе использовать ни один продукт не надо.

[SL1 5 149]

8 минут назад, psnsergey сказал:

NLGI 1-2. Увы. В новые подшипники с хорошими новыми уплотнениями на заводе - Йес! Но...

Я бы не смотрел на NLGI 3 если говорим об эстерах с выраженными полярными свойствами. Тут масло очень хорошо держится в загустителе и запас по оборотам большой.
