Зарядное устройство Кулон 820

[VEKTOR 511]

Первый видео обзор данного устройства .



[prv21 5 305]

  09.01.2023 в 17:28, rodof сказал:

Страшно

Раскрыть

А нафиг сдалась тогда штатная алюминиевая болванка? Убери ее вообще и приделай сразу новые радиаторы на транзисторы.

[Buran 3 598]

rodof

Вентилятор работает на выдув?

1. Может имеет смысл заклеить часть перфорации и оставить (добавить) входные отверстия ближе к панели с той целью что бы протяжка воздуха была полностью через весь объем корпуса, а не засаывало из ближайшего отверстия к вентилятору. Т.е. увеличить объем и скорость прокачиваемого воздуха вокруг платы.

2. Наоборот вдуть и сделать для выброса воздуха "диффузор" сверху.





Изменено 9 января 2023 пользователем Buran

[rodof 2 301]

  09.01.2023 в 22:03, Buran сказал:

Вентилятор работает на выдув?

1. Может имеет смысл заклеить часть перфорации и оставить (добавить) входные отверстия ближе к панели с той целью что бы протяжка воздуха была полностью через весь объем корпуса, а не засаывало из ближайшего отверстия к вентилятору. Т.е. увеличить объем и скорость прокачиваемого воздуха вокруг платы.

2. Наоборот вдуть и сделать для выброса воздуха "диффузор" сверху.





Раскрыть

  Вентилятор работает на вдув, в настройках надо попробовать убрать автоматичесую регулировку вентилятора взависимости от нагрузки - чтобы молотил постоянно на бальших оборотах. Сейчас при заряде молотит на максималке, а при разряде 3А (самый термонагруженный режим) молотит вполсилы. Как вариант сдвинуть немного вентилятор, чтобы обдувало радиаторы с обоих сторон (сейчас только с внутренней, черные радиаторы не обдуваются).

[rodof 2 301]

  09.01.2023 в 21:33, prv21 сказал:

А нафиг сдалась тогда штатная алюминиевая болванка? Убери ее вообще и приделай сразу новые радиаторы на транзисторы.

Раскрыть

  Возни много, подпаиваться надо, а я не такой великий электронщик.

[rodof 2 301]

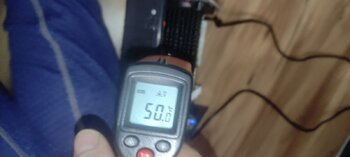

  Переместил ветилятор, чтобы он обдувал черные радиаторы, которые переклеил, развернув на 90 градусов, чтобы не были против потока воздуха. Самая горячая точка составила 50 градусов - результат меня более чем устроил, работы по доработке закончил и более чего либо допиливать пока не планирую.





[rodof 2 301]

  09.01.2023 в 17:28, rodof сказал:

завтра проверю на отклеивание, сейчас еще приклею один радиатор на батарею отпления и проверю с утра на отрыв.

Раскрыть

  По результату пробного приклеивания на батарею маленького радиатора - с утра еле его оторвал руками - пришлось приложить значительное усилие. При переклейке черных радиаторов с предыдущего сообщения - руками их оторвать не мог, пришлось подковыривать отверткой. Термоклей обеспечивает достаточную прочность соединения - например, если бросить зарядник с высоты 1 - 1,5 метра - корпус разобьется, радиаторы останутся на месте, если удар не придется на них (субъективная предполагаемая оценка  - бросать зарядник не планирую).

[Vasek555 6 304]

  09.01.2023 в 17:17, rodof сказал:

нужно собрать информацию, какой подходит и заказать его.

Раскрыть

На ЭТ залезь - там тонна инфы на эту тему. Я на вскидку сейчас не помню уже. Наверно и прошивки уже новые вышли. Я сейчас ушел от этого - сто лет там не был.

Изменено 10 января 2023 пользователем Vasek555

[rodof 2 301]

  10.01.2023 в 09:15, Vasek555 сказал:

На ЭТ залезь - там тонна инфы на эту тему. Наверно и прошивки уже новые вышли. Я сейчас ушел от этого - сто лет там не был.

Раскрыть

  Смена кулера по результатам доработки отменяется, по последней проишивке на ЭТ отзывы - шило на мыло, останусь на 112 прошивке.  Больше по кулону доработок не планирую.

[Vasek555 6 304]

  10.01.2023 в 09:22, rodof сказал:

Больше по кулону доработок не планирую

Раскрыть

  Показать содержимое

Я на 912й уже куллер ставлю лет эдак 7-8, и транзисторы мажу термопастой



[Buran 3 598]

  10.01.2023 в 04:18, rodof сказал:

Вентилятор работает на вдув

Раскрыть



По моему это абсурдное решение при отсутствии штатных диффузоров большого сечения на выдув.

Пробуй на выдув.







Изменено 10 января 2023 пользователем Buran

[rodof 2 301]

  10.01.2023 в 17:52, Buran сказал:

Пробуй на выдув

Раскрыть

  Приемлемой температуры в районе разрядного транзистора добился, больше ничего делать не планирую.

[Vasek555 6 304]

  10.01.2023 в 17:52, Buran сказал:

при отсутствии штатных диффузоров большого сечения на выдув.

Раскрыть

Там "дырок" достаточно напилено как по мне  - щели в верхней крышке

[rodof 2 301]



[СЕРАФИМ 404]

15.6 до 16.0 это спасибо

[rodof 2 301]

  06.05.2023 в 17:38, СЕРАФИМ сказал:

15.6 до 16.0 это спасибо

Раскрыть

 прошил, поставил очередной трупик (появлялся уже тут на клубе), прокошмарю его месяцок, гляну что будет.
