Коррозионное воздействие баз и компонентов масел на детали двигателя и других узлов

[Polymerium 7 052]

Коррозионное воздействие баз и компонентов масел на детали двигателя и других узлов

Начну серию проверок гост медной пластинки при суровых условиях: 3ч при 150 гр, для демонстрации и выявлений разных свойств базовых масел по коррозии (в тч пао, эстеры, диэстеры, алкил нафталины, и.т.п), и так же разных компонентов, их вариаций, и как всё это победить. Сегодня начну публикацию материалов. Все эксперименты мы делаем сами, у себя в лаборатории. Медная пластинка имеет ГОСТ и поверку для этих испытаний.

Пояснение, зачем это к чему: данные анализы помогут понять, что делают те или иные компоненты в масле, как и само базовое масло разных видов по влиянию на коррозию, на детали двигателя, акпп, мкпп, редукторов, раздаточных коробок, и прочего.

Коррозия оценивается по сравнению чистой пластины с результатом (таблица с баллами прикреплена).

Сейчас много любителей добавлять эстеры или отдельные компоненты в готовое масло, делать разные миксы и прочее, данная инфа даст почву для размышлений и более правильных действий. Так же позволит косвенно оценивать готовые товарные масла по их составам.



Внимание: Тема жестко чистится модераторами, все что между выкладками @Polymerium через некоторое время удаляется.

Делается это для того, что бы не заболтали флудом и собственными размышлениями полезную информацию.

Вы можете написать, задать вопрос автору темы, но не удивляйтесь и не обижайтесь, что через несколько дней ваши посты удалят при чистке.

[Polymerium 7 052]

Смесь двух видов эстеров в базовом масле vhvi4 93%,  3.5% эстеры синталюкс + 3.5% полиэстеры.

Коррозия ближе к оценке 2b

Изменено 14 апреля 2023 пользователем Polymerium

[Polymerium 7 052]

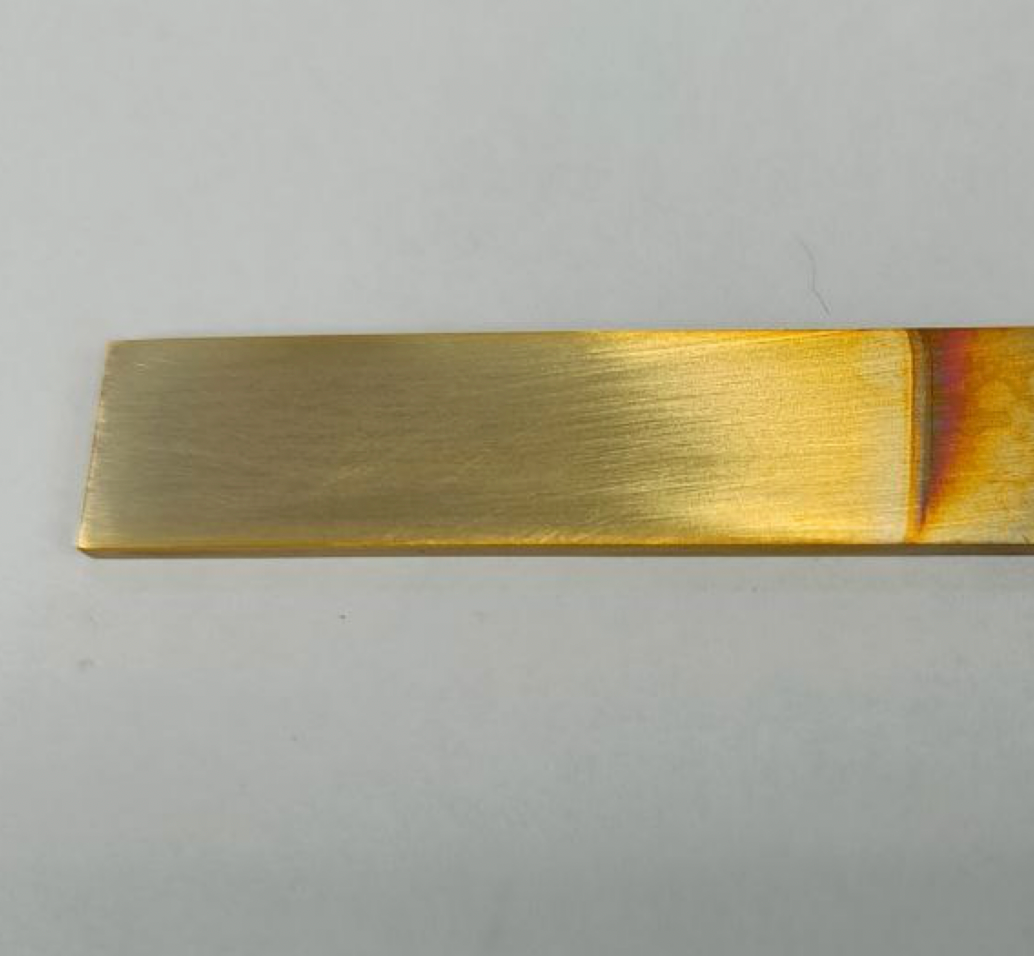

VHVI4 + 7% полиэстеров. Как видим они показали себя лучше, чем смесь с диэстерами синталюкс. Коррозию можно оценить в баллах как 1а-1b. Полоска поменяла фактически цвет только на разделении сред "воздух-масло". Это отличный результат, можно сказать явно, что полиэстеры лучше по коррозии чем их смесь с диэстерами синталюкс.

Изменено 14 апреля 2023 пользователем Polymerium

[Polymerium 7 052]

Синтолюкс L132 7% в базовом масле vhvi4 , по оценке = практически 1а-1б, тоесть можно сказать отлично.  Как видим, в смеси два вида эстеров отрабатывают хуже чем по отдельности. Вот так неожиданно и не логично на первый взгляд бывает.

Изменено 15 апреля 2023 пользователем Polymerium

[Polymerium 7 052]

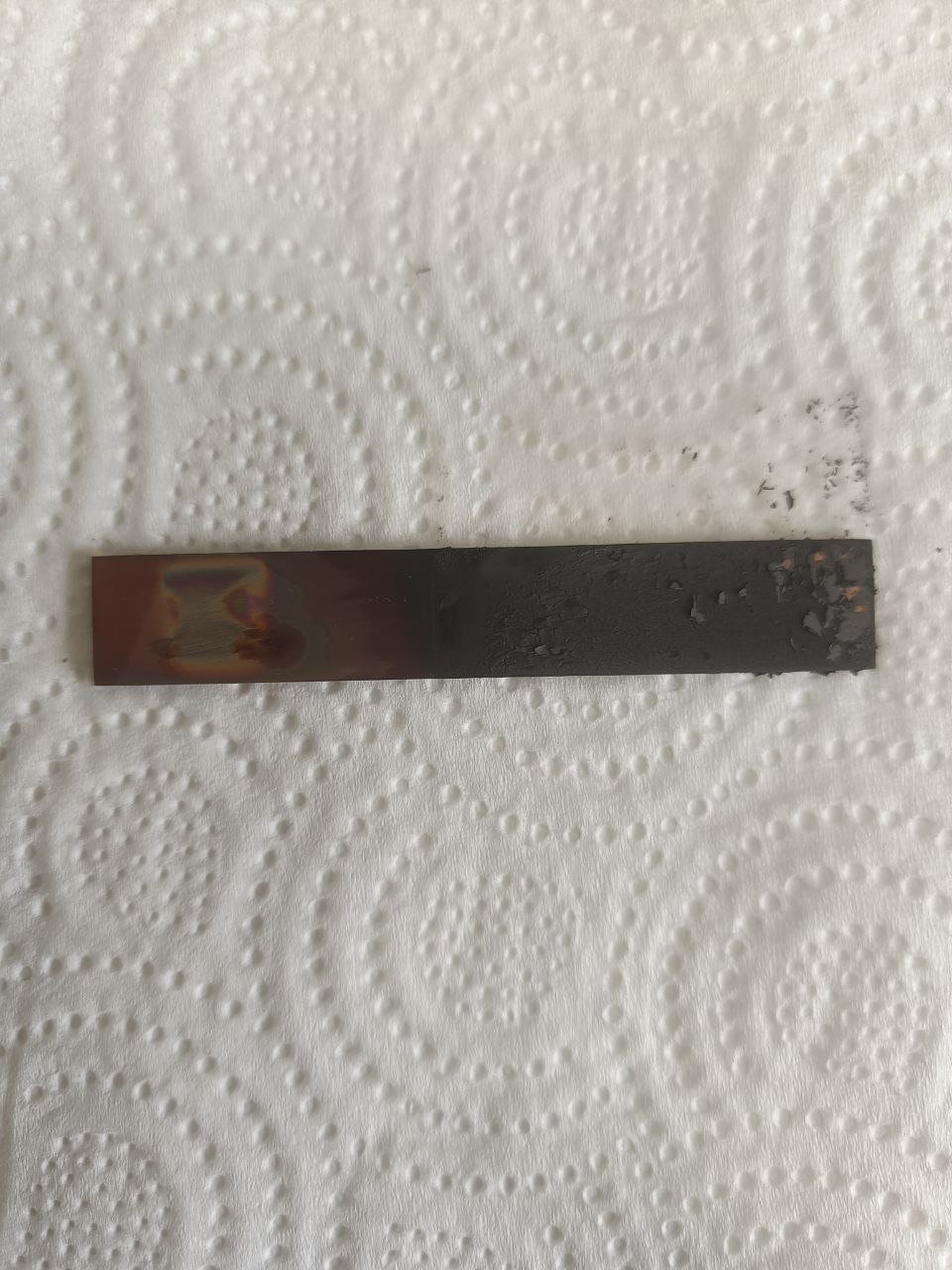

А вот этот кошмар, на первый вгляд состав не сулил такого ужаса: пао база + эстеры синталюкс 5% + 1500 ppm сульфонат кальция + сернистый трансмиссионный пакет присадок = вот такой результат.

По оценке - тут можно дать самую наихудшую, но нужно разобраться ( в следующем посте)

[Polymerium 7 052]

Только что, Polymerium сказал:

А вот этот кошмар, на первый вгляд состав не сулил такого ужаса: пао база + эстеры синталюкс 5% + 1500 ppm сульфонат кальция + сернистый трансмиссионный пакет присадок = вот такой результат.

По оценке - тут можно дать самую наихудшую, но нужно разобраться ( в следующем посте)

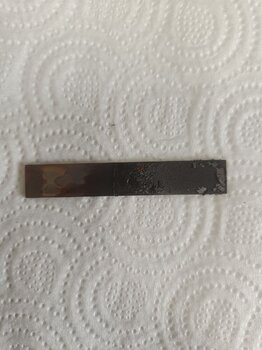

После такого расклада, решено в данную смесь добавить ингибиторы коррозии и повторить эксперимент.  По резульатату - всё так же ужасно... Но появилось подозрение что это в большей степени не коррозия, а нагар. Да да, нагар (не похоже на реакцию меди), и пластинка не соприкасается с поверхностями сосуда в котором нагревается масло, тоесть,  медная пластина нагревается только за счет контакта с маслом и отдалена от поверхности сосуда.  Завтра попробуем выяснить, нагар это или все же коррозия с какой-то реакцией (с помощью растворителей).

[torcon 81 498]

Любители миксов. Пошлите кто-нибудь Polymerium свой обычный микс масло+Mobiil Jet Oil 2 5-10% и такое же свежее масло. А то может зря вы его туда наливаете

Polymerium у тебя ДОТФ (Диоктилтерефталат) нет случаем? А то некоторые бренды, смело его внедрили в масла.

[Polymerium 7 052]

2 часа назад, torcon сказал:

Любители миксов. Пошлите кто-нибудь Polymerium свой обычный микс масло+Mobiil Jet Oil 2 5-10% и такое же свежее масло. А то может зря вы его туда наливаете

Polymerium у тебя ДОТФ (Диоктилтерефталат) нет случаем? А то некоторые бренды, смело его внедрили в масла.

Да можно мне в личку написать и отправить образец. Дотф тут на днях предлагали, пришлось бочку заказать, посмотрим что это и как себя ведёт).

[SL1 5 149]

9 часов назад, Nonconfo сказал:

11 часов назад, SL1 сказал:

Вообще, нет особого смысла в моторку ПОЭ класть

Почему? Мне наоборот кажется это вот прям очень в тему. Реально интересно ваше мнение

Я имел ввиду, что диэстеров хватит. Масло живет не так долго, как трансмиссионка. А в том, что синтолюкс и ПОЭ мало отличаются в цене сомневаюсь. Или разговор шел о каком-то дешевом ПОЭ. Имел ввиду товарное протестированное масло. В миксы есть смысл как раз холодильное ПОЭ класть, т.к. их тестируют на совместимость с эластомерами и коррозию, пусть и не теми, что надо. Думаю, что в холодильных ПОЭ подход близкий к холодильным ПАГ double end capped, не без радикалов, конечно.

Изменено 15 апреля 2023 пользователем SL1

[SL1 5 149]

Polymerium Было бы здорово создать еще тему по воздействию на эластомеры. Скажем, FKM для моторного масла и NBR для трансмиссионного.

[Polymerium 7 052]

14.04.2023 в 21:56, Polymerium сказал:

После такого расклада, решено в данную смесь добавить ингибиторы коррозии и повторить эксперимент.  По резульатату - всё так же ужасно... Но появилось подозрение что это в большей степени не коррозия, а нагар. Да да, нагар (не похоже на реакцию меди), и пластинка не соприкасается с поверхностями сосуда в котором нагревается масло, тоесть,  медная пластина нагревается только за счет контакта с маслом и отдалена от поверхности сосуда.  Завтра попробуем выяснить, нагар это или все же коррозия с какой-то реакцией (с помощью растворителей).

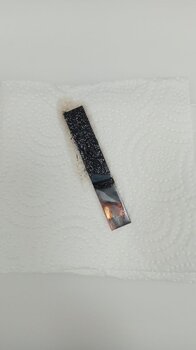

Удивительные вещи. Ниже фото того же состава, но, ПАО базу поменяли на гидрокрекинг. И вот результат. (верхняя часть пластины).

PS. убрали пао-4 таиф. Завтра попробуем тоже самое, заменив таиф на дюрасин ПАО 6-ку.  Выводы - данная ПАО база просто не держит в себе присадки, они вываливаются и пригарают к пластине, так же оказывая попутно коррозийное воздействие. По другому я это объяснить не могу.

[Аргентум 6 416]

Polymerium ты можешь порадовать этой новостью большой рыцарский отряд и тех кто ходит с ними рядом ))

@SF передайте вашим ))

Изменено 23 апреля 2023 пользователем Аргентум

[Polymerium 7 052]

Кстати, задался вопросом. Есть ли смысл вообще делать при 150гр? Ранее всегда делали при 120. 150 ведь не реальная температура например для акпп.

[DRON 33 15 062]

53 минуты назад, Polymerium сказал:

Пао-4 таиф.

Данная база используется в ваших маслах?

А дюрасин ПАО-6 ?

[Polymerium 7 052]

12 минут назад, DRON 33 сказал:

Данная база используется в ваших маслах?

А дюрасин ПАО-6 ?

Уже нет, ранее была, сейчас она в css -35 такая же как хорошая vhvi4. Потеряла какой либо смысл. Пао6 используется.
